Câblage en baie

Finger In The Net
Chapitre 1

Introduction

  • Administrateur réseau = Câble réseau.
  • Câble réseau = Partie visible de l’iceberg.

Avantage d’un câblage propre :

  • recherche de panne plus rapide
  • la satisfaction d’un travail bien fait
  • vous êtes bien vus dans le métier car vous pensez aux copains qui vont passer derrière vous !

Avantage d’un câblage anarchique :

  • facile à mettre en place
  • pas de prise de tête

Choisissez votre camp ! Mais choisissez le bon 😉

Chapitre 2

C'est quoi une baie ?

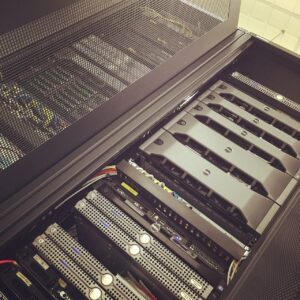

Câblage en baie 1

Une baie est une armoire qui va contenir des équipements informatiques.

Voir l’article Les baies informatiques

Chapitre 3

Organisation d’une baie informatique

Dans l’article précédent, nous avons vu comment organiser notre baie ! Maintenant nous allons voir comment nous organiser pour connecter nos équipements.

Nos équipements informatique ont besoin de quoi ?

  • d’une ou plusieurs arrivées électriques
  • d’une ou plusieurs connexions réseau

Commençons de suite avec la partie électrique !!

La partie Electrique

Câblage en baie 2

La personne responsable : l’administrateur réseau.
La personne la mieux qualifiée pour effectuer cette tâche : l’électricien de votre société.

Tout équipement informatique a besoin d’électricité pour fonctionner. Le but du jeu est d’avoir un câblage électrique bien fait !!

Information importante :

Les équipements en baie sont des équipements importants et ne doivent jamais être éteints. Pour ce faire, il faut que chaque équipement soit alimenté par deux sources d’énergie différentes :

  • une alimentation principale ondulée
  • une alimentation secondaire ondulée

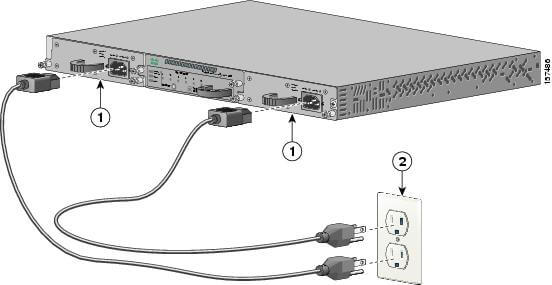

Double alimentation
Double alimentation

Si vous êtes dans une grosse société, coordonnez-vous avec votre électricien ! Les points techniques a aborder :

  • alimentation principale et alimentation secondaire
  • configuration IP + SNMP des onduleurs
  • création d’une supervision pour l’électricien

Comme nous allons devoir brancher plusieurs serveurs, nous allons devoir brancher.

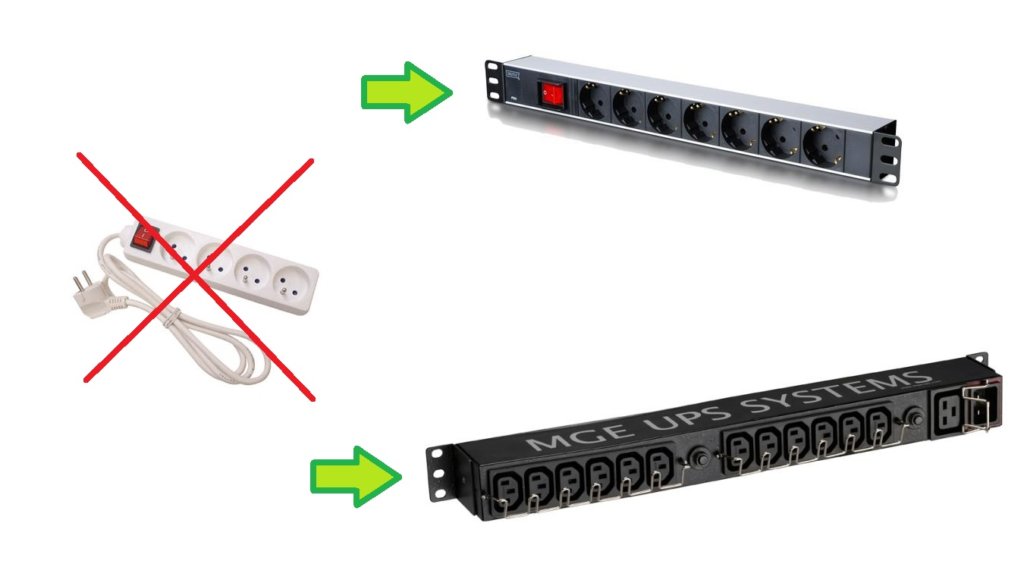

Bonne pratique - Electrique
Bonne pratique – électrique



La partie Réseau

La personne responsable : L’administrateur réseau.
La personne la mieux qualifiée pour effectuer cette tâche : Les câbleurs.

Hey oui ! Câbleur est un métier !! Souvent oublié, mais INDISPENSABLE ! Ce savoir-faire est très important !

En gros :

Liaison interbaie -> Le câbleur.

Câblage en baie 3
Liaison interbaie : Le câbleur

Liaison intrabaie -> L’administrateur réseauCâblage en baie 4.

Liaison intra-baie : L'administrateur réseau
Liaison intrabaie : L’administrateur réseau

Les panneaux de brassage (ETAPE 1)

Objectif : Faire le lien entre les prises murales et nos panneaux de brassage !

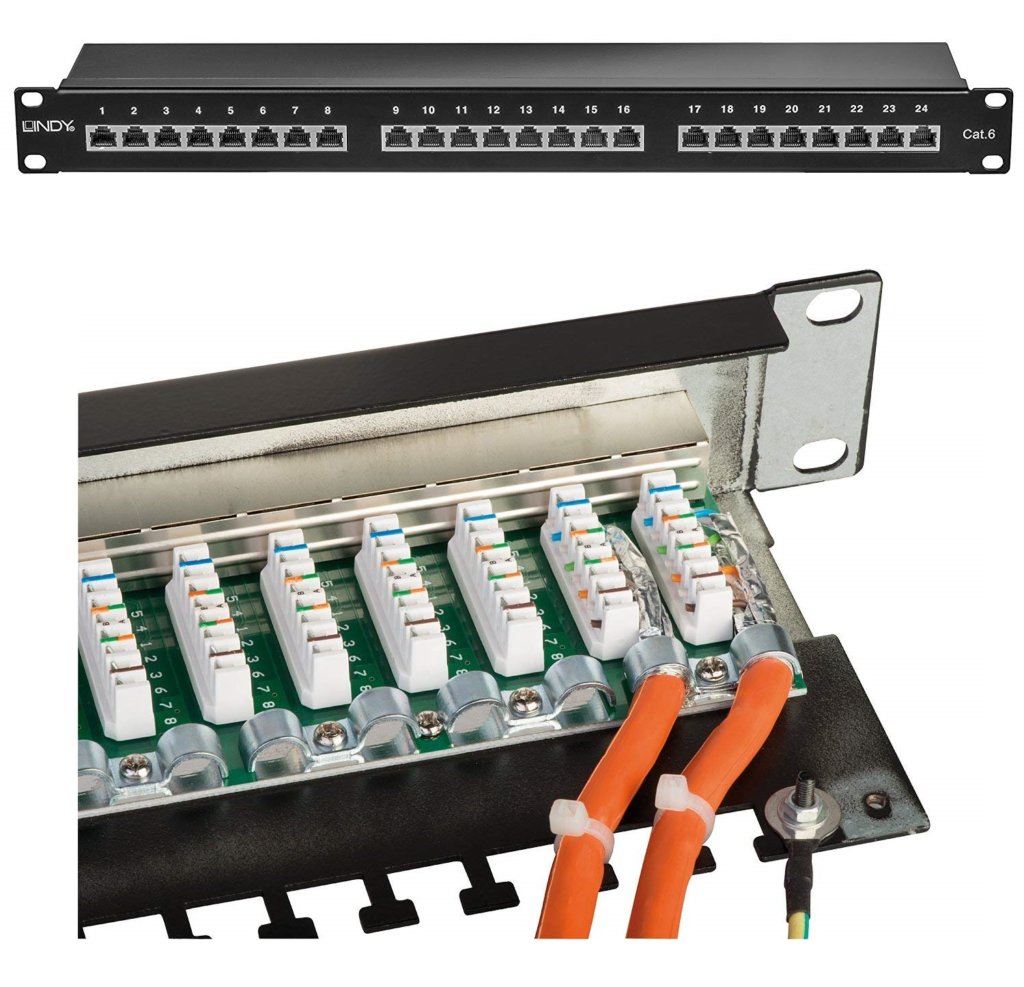

Câblage en baie 5
Panneau de brassage

Un panneau de brassage doit être parfaitement référencé pour savoir “qui va où” !

Pour ce faire deux méthodes :

  • créer un plan de câblage
  • mettre des étiquettes sur le panneau de brassage (ci cela est possible)
Exemple de plan de câblage
Exemple de plan de câblage

En gros il faut savoir d’un seul coup d’oeil que le port 12 du panneau de brassage visé en U27 de la baie 01 va desservir la prise murale 12 de la salle 103 du bâtiment 102

Définition de la nomenclature :

  • numéroter vos baies !!!! (Exemple : B01, B02, B03…)
  • utilisez la position des panneaux de brassage pour les situer dans la baie !! (U21,U22,U23…)
  • numérotez les bâtiments si cela n’a pas déjà été fait par les architectes ou les électriciens ! (BAT101, BAT102, BAT103…)
  • numérotez les salles si cela n’a pas déjà été fait par les architectes ou les électriciens ! (SALLE101, SALLE102, SALLE103…)
  • numérotez les prises réseau à l’intérieur des salles si cela n’a pas déjà été fait par les câbleurs ! (PRISE01, PRISE02, PRISE03…)

Le port 12 du panneau de brassage visé en U27 de la baie 01 va desservir la prise murale 12 de la salle 103 du bâtiment 102 ce qui nous donne :

             B01U27PORT12 va vers BAT102SALLE103PRISE12

Afin de simplifier l’administration de vos clients, nous pouvons mettre sur nos switchs une description sur chaque port !!

Switch(config)# interface FastEthernet 0/1
Switch(config-if)# description BAT102-SALLE103-PRISE01
Switch(config)# interface FastEthernet 0/2
Switch(config-if)# description BAT102-SALLE103-PRISE02

Le brassage en façade (ETAPE 2)

Objectif : Connecter nos clients sur notre réseau via les panneaux de brassage.

Ce brassage se doit d’être clair et propre ! Votre réputation est en jeu 🙂

Étape 2.1 : Quel câble Ethernet choisir :

  • Fabrication ? Usine (moins de perte)
  • Longueur ? La plus adaptée
  • Couleurs ? Gris pour les clients/Bleu pour les liaisons inter-switch
  • Catégorie ? Afin de choisir la catégorie et l’isolation du câble à utiliser, il est primordial d’avoir les bases ! Si ce n’est pas déjà fait, je vous conseille FORTEMENT de faire un tour sur l’article Câblage.

Étape 2.2 : Définissez une logique de câblage :

Si vous avez des panneaux de brassage de 24 ports et des switchs de 24 ports :

  • le port 1 du panneau de brassage sur le port 1 du switch
  • le port 2 du panneau de brassage sur le port 2 du switch
  • le port 3 du panneau de brassage sur le port 3 du switch
    etc.

Câblage en baie 6

Par convention :

  • les premiers ports du switch sont pour la desserte cliente
  • les ports GigaBitEthernet, les ports GBIC ou les derniers ports disponibles sont réservés pour la partie desserte.

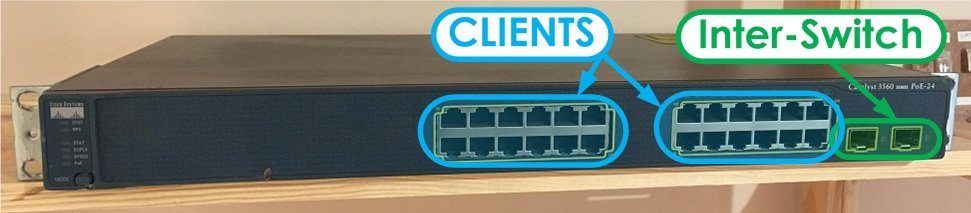

Sur cette photo nous pouvons voir :

  • 24 ports pour la partie client
  • 2 Ports pour la partie desserte

Les deux ports de la partie interconnexion nous permettent  :

Étape 2.3 : Comment faire un câblage propre :

  • utilisez du passe câble !!

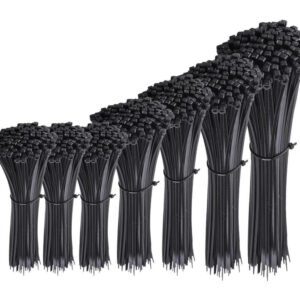

Passe-câbleBrosseCoffretTiraps / Riselant
Câblage en baie 7Câblage en baie 8Câblage en baie 9Câblage en baie 10

Il existe plein d’outils pour faire une baie propre ! Je vous ai mis les principaux au-dessus, à vous d’en faire bon usage 😉



Chapitre 4

Foire aux questions

Doit-on fabriquer ses câbles réseau ?

Beaucoup de personnes vous diront :

  • “Je préfère fabriquer mes câbles réseau, c’est plus économique !”
  • “Le fait de fabriquer mon câble réseau me permet d’avoir la longueur parfaite.”

Bah c’est totalement faux !!!!

Pourquoi ?

  • Vous n’êtes pas câbleur, mais administrateur réseau ! Ce sont deux métiers différents ! Les câbleurs font du câblage H24 !!!! Un administrateur fait 10 câbles dans l’année…
  • Vous n’êtes pas plus fort ni plus précis qu’une machine homologuée ! C’est un fait ! Si vous faites votre câble, il y aura forcément beaucoup plus de perte que sur un câble sorti d’usine.
  • Vous êtes administrateur réseau ! Donc vous ne faite que le câblage en façade ! Il existe une multitude de longueurs différentes !!!

Ma façon de fonctionner

Lorsque j’arrive dans une nouvelle entreprise ou chez un nouveau client, la première chose que je vais faire c’est voir la partie immergée de l’iceber : le câblage et les architectures réseau !!!

Le rôle d’un administrateur réseau est de faire le lien entre :

  • les administrateurs système
  • les administrateurs VOIP
  • les administrateurs de base de données
  • et bien sûr les abonnés !

En gros c’est vous le pion central de l’architecture ! Vous devez la connaître sur le bout des doigts et c’est à vous d’en gérer le design :

  • étude des architectures réseau
  • visite physique des sites
  • discutions avec les différents interlocuteurs pour recenser les problèmes
  • étude des configurations
  • petite nuit blanche ou deux pour refaire le câblage proprement et refaire les architectures réseau au propre…
Chapitre 5

Les exemples

Le Community Manager de Cisco a créer le hashtag #cablewednesday. Les administrateurs réseau du monde entier s’amusent à montrer des photos avant/après pour montrer le travail effectué 😊 N’hésitez pas à mettre en commentaire ou sur la page Facebook de FingerInTheNet vos avants/après 😉

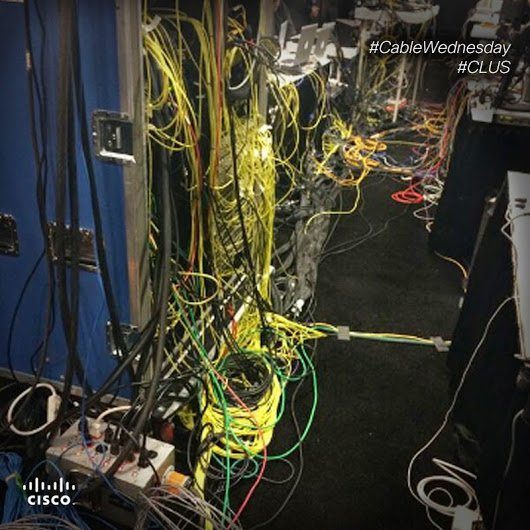

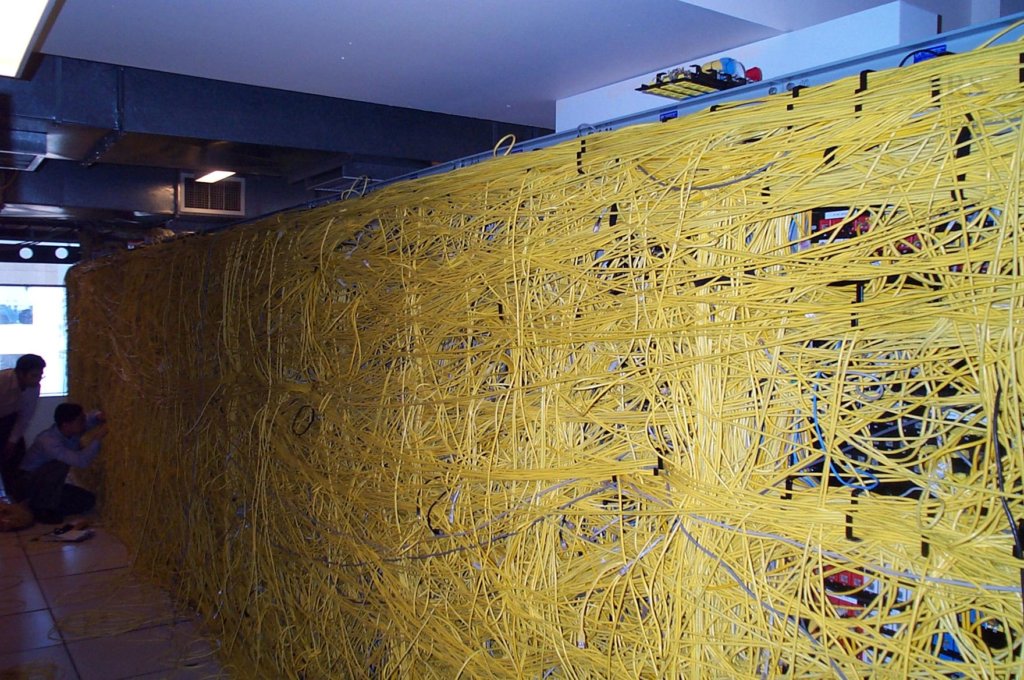

Les mauvais élèves

Câblage en baie 11

Câblage en baie 12

Câblage en baie 13

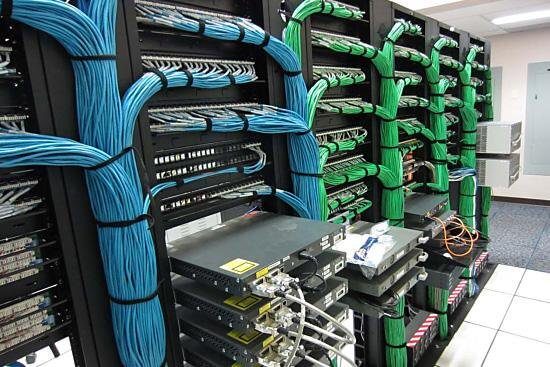

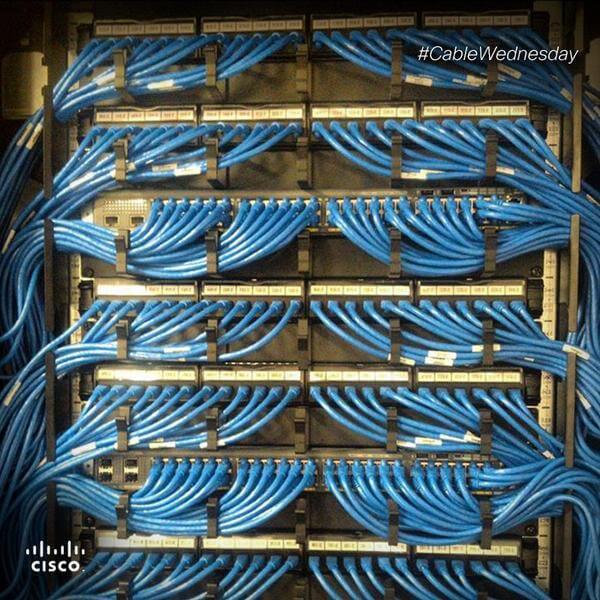

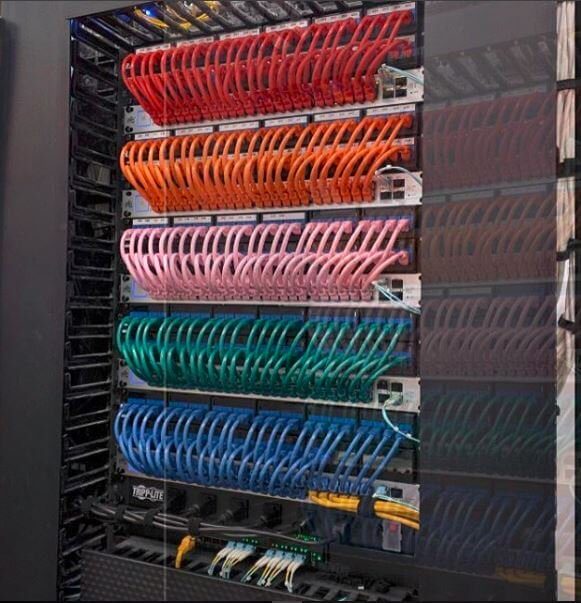

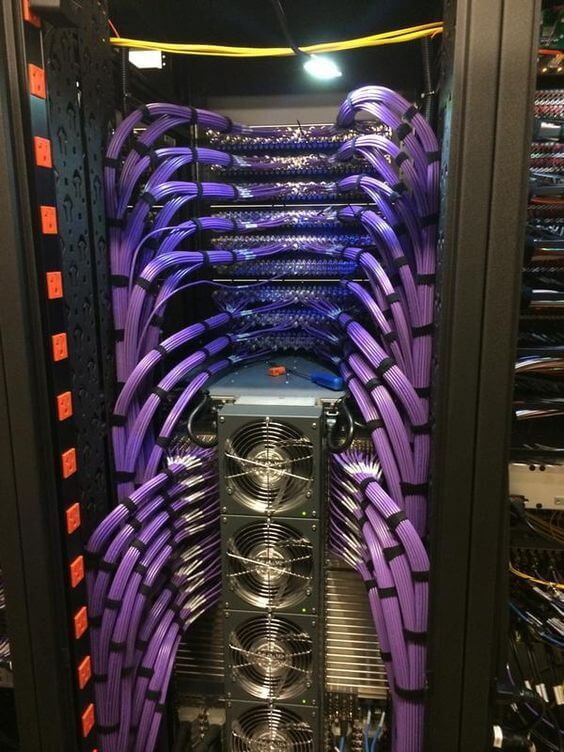

Les bons élèves

Câblage en baie 14 Câblage en baie 15 Câblage en baie 16
Chapitre 6

Conclusion

Votre objectif : Finir dans la rubrique des bons élèves !

J’attends vos photos avec impatience 🙂

FingerInTheNet

Noël NICOLAS

Expert Réseau
15 ans d’expérience
CCNP Routing and Switching
Fondateur du site FingerInTheNet
