IPv6

Se générer une adresse IPv6 avec EUI-64

Auteur

Noël NICOLAS

Date

18 mai 2016

Commentaires

1

IPv6

EUI-64 =

Extended Unique Identifier.
– Prévu pour générer automatiquement une adresse IPv6.

Petit rappel :

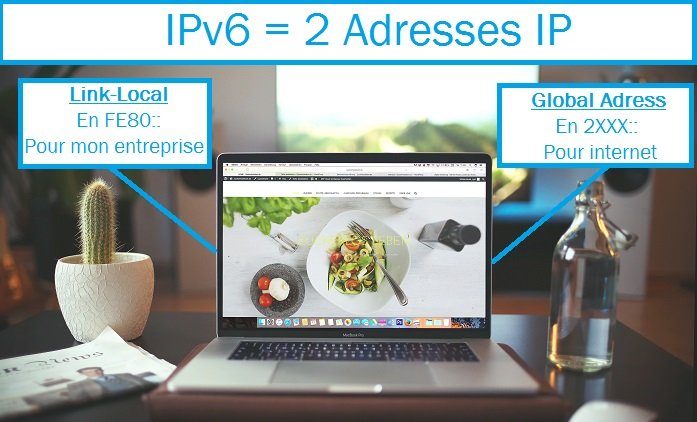

Un équipement possède deux adresses IPv6 :

– Une adresse Link-Local pour la partie LAN.
– Une adresse Global Adress pour naviguer sur internet.

IPv6 = 2 adresses IP
IPv6 = 2 adresses IP



Méthode EUI-64


Cette méthode utilise la règle EUI-64 ( Extended Unique Identifier ). afin de générer automatiquement la partie « Interface-ID » comme ceci :

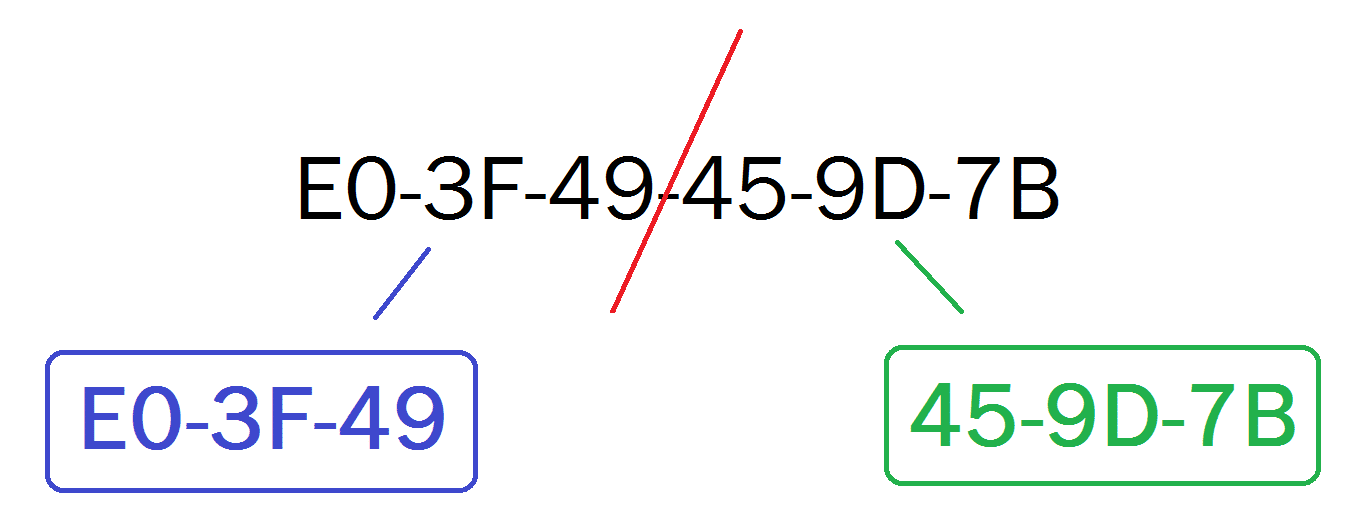

Étape 1 : Coupe en deux l’adresse MAC de l’interface en question :

Couper l'adresse MAC en deux
Couper l’adresse MAC en deux

Étape 2 : Insère le code FF:FE entre les deux parties :

Ajouter FF:FE
Ajouter FF:FE

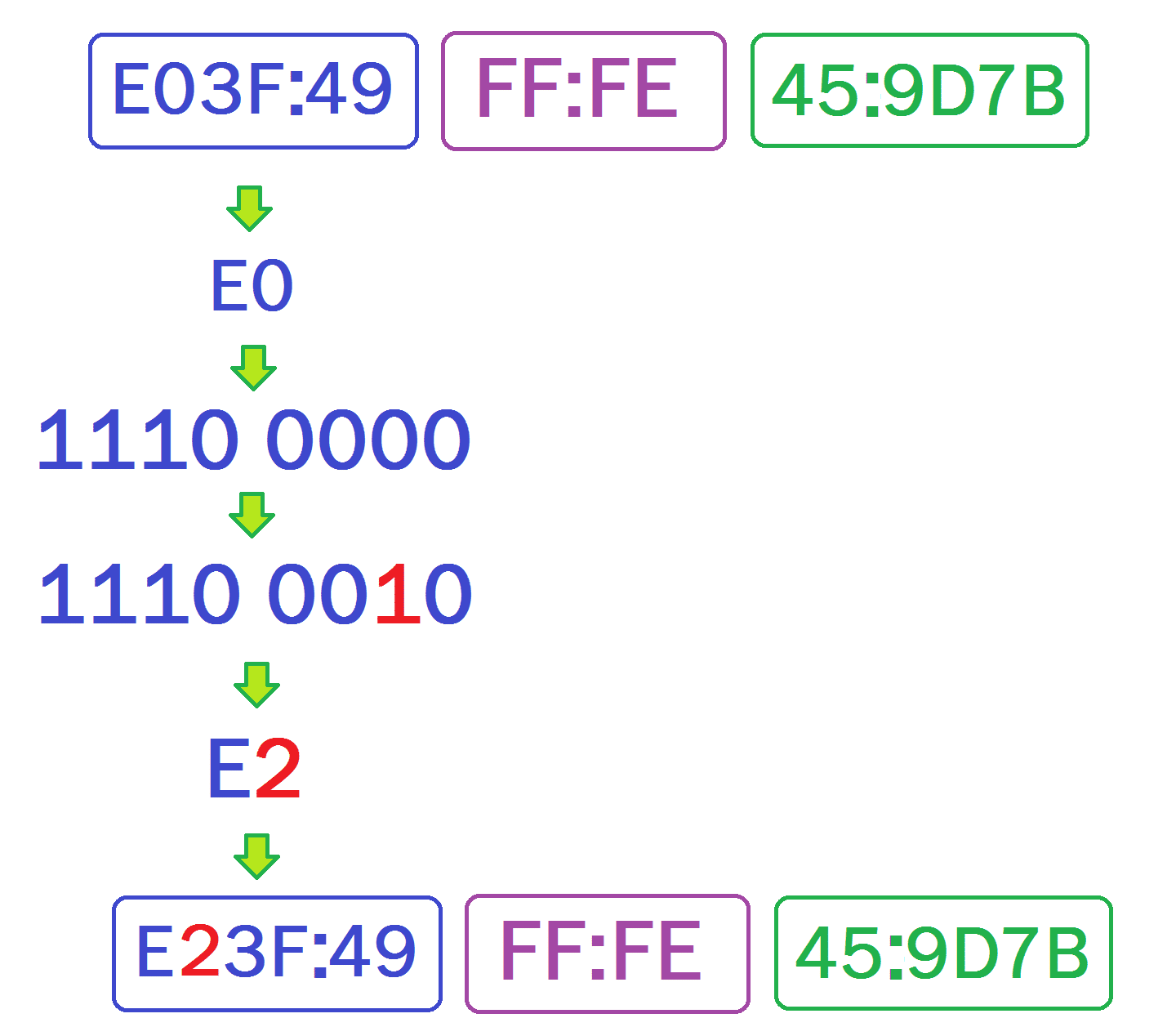

Étape 3 : Inverse le 7e bit de « Interface-ID » :

Inversé le 7eme bit de "Interface-ID"
Inverser le 7e bit de « Interface-ID »

 La partie « Interface-ID » générée par la règle EUI-64 est donc : E23F:49FF:FE45:9D7B



EUI-64 pour l’adresse Link-Local


Activation


R1(config)# interface FastEthernet 0/0
R1(config-if)# ipv6 enable

Cette commande permet d’activer le protocole IPv6 sur une interface.
Grâce à cette commande, notre routeur va commencer à se générer une adresse IPv6 de type Link-local avec l’EUI-64.



Vérification


R1# show ipv6 interface FastEthernet 0/0
IPv6 is enabled, link-local address is FE80::E23F:49FF:FE45:9D7B
Adresse Link-local + EUI64
Adresse Link-local + EUI64



EUI-64 pour l’adresse Global address


Activation


Router(config-if)# ipv6 address 2001:DB8:0:1::/64 eui-64

Cette commande va permettre de dire à notre interface :
Voici le réseau dans le quel tu dois appartenir, après à toi de te choisir une adresse.



Vérification


R1# show ipv6 interface FastEthernet 0/0
FastEthernet0/0 is up, line protocol is up
  IPv6 is enabled, link-local address is FE80::E23F:49FF:FE45:9D7B
  No Virtual link-local address(es):
  Global unicast address(es):
    2001:DB8:0:1::E23F:49FF:FE45:9D7B, subnet is 2001:DB8:0:1::/64 [EUI]
Global-Adress + EUI64
Global-Adress + EUI64





Expert Réseau
11 ans d’expérience
CCNP Routing and Switching
Fondateur de FingerInTheNet
