Le protocole EIGRP : Les paquets EIGRP

Finger In The Net

Pour mettre en place et maintenir une architecture EIGRP, ce protocole va utiliser différents types de paquets :

  • Hello packets ;
  • Update packets ;
  • Query packets ;
  • Reply packets ;
  • Acknowledgment packets.

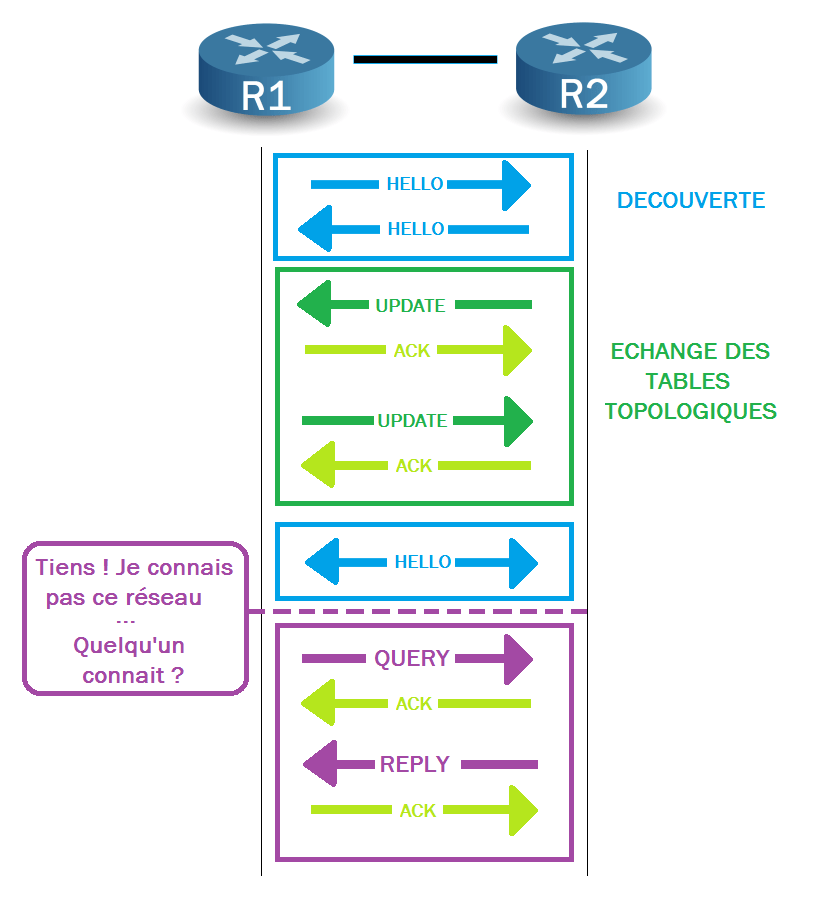

Bon OK, jusque là, c’est du charabia ! Pour faire plus simple et comme à mon habitude, nous allons mettre ça sur un beau schéma :

EIGRP-packets
EIGRP-packets
Chapitre 1

Les Hello Packets EIGRP

But :
  • Trouver des Neighbors (Voisin) ;
  • Vérifier la compatibilité ( numéro d’AS / Valeur K / Même réseau / Authentification ) ;
  • Vérifier la disponibilité d’un voisin.
Mode de transmission :
  • Multicast : 224.0.0.10 pour IPv4 ;
  • Multicast : FF02::A in IPv6 ;
  • Unicast : Neigbor statique.
Timers :
  • Hello Timer : notre routeur envoi un paquet Hello toutes les X secondes.
  • Hold Timer : Si je n’ai pas reçu de paquet Hello de mon voisin depuis X secondes, je le considère hors ligne.
Valeur par défaut :
  • Hello Timer : 5s
  • Hold Timer : 15s
Pour les liaisons de 1544 kb/s ou moins :
  • Hello Timer : 60s
  • Hold Timer : 180s
Modifiez les Timers :
R1(config)# interface FastEthernet 0/1
R1(config-if)# ip hello-interface eigrp [ASN] [Time]
R1(config-if)# ip hold-time eigrp [ASN] [Time]

Soit :

R1(config)# interface FastEthernet 0/1
R1(config-if)# ip hello-interface eigrp 10 5
R1(config-if)# ip hold-time eigrp 10 15
EIGRP - Hello Packet
EIGRP – Hello Packet
Chapitre 2

Les Update paquets EIGRP

EIGRP-packets-Update
EIGRP -packets – Update

Update Packets = paquets de mise à jour

Ils contiennent quoi ?

  • La table topologique complète pour les nouveaux voisins.
  • Les Mises à jour.

Mode d’envoi :

  • Unicast pour une FULL UPDATE .
  • Multicast pour une mise à jour.

Quand ?

  • Lorsqu’un réseau est rajouté ou supprimé de la table topologique.
  • La métrique utilisée localement est modifiée.
  • Un successor pour un réseau a était modifié.
Chapitre 3

Les Query / Reply packets EIGRP

EIGRP-packets -Query-Reply
EIGRP – packets – Query- Reply
Query Packet
  • Objectif : Compléter la Topology table.
  • Comment ? Unicast ou Multicast selon le support.
Reply packets
  • Les paquets de réponses EIGRP :
    • Répondent aux Query Packet ;
    • Unicast uniquement.
  • Ils contiennent :
    • l’identité de l’expéditeur.
    • la distance actuelle de la destination :
      • Si le routeur connait le réseau , il envoie le metric pour l’atteindre.
      • Si le routeur ne connait pas le réseau , il répond quand même, mais avec un metric infini.

Exemple 01 R1 demande à R2 s’il connaît le réseau 1.1.1.0 /24. R2 connaît ce réseau .
EIGRP - Exemple 01
EIGRP – Exemple 01
R2 donne à R1 son metric pour le réseau concerné.
Exemple 02 R1 demande à R2 s’il connaît le réseau 1.1.1.0 /24. R2 ne connaît pas ce réseau
EIGRP - Exemple 02
EIGRP – Exemple 02
R2 donne à R1 son metric pour le réseau concernée, soit un metric infinie, car il ne le connaît pas ! Mais il remplit quand même le “formulaire de réponse”.
Chapitre 4

Acknowledgment packets EIGRP

ACK = Acknowledge = Accusé de réception.
EIGRP utilise le RTP pour fonctionner (ce n’est pas de l’UDP ni du TCP)
Le RTP (comme le TCP) aime bien savoir si ces informations ont bien été livrées ! Il utilise donc des accusés de réception ACK.
