Le protocole EIGRP : Les routeurs Stub

Finger In The Net

Stub = Bout !

C’est la fin quoi !

Ce cours va nous permettre de dire à un routeur EIGRP qu’il est en bout de ligne ! Mais pourquoi cela ?

MISE EN SITUATION :

Fingerinthenet est une grande entreprise présente principalement dans le Sud-Ouest.

  • Tous les serveurs sont sur Paris (aux heads quarter HQ).
  • Tous les petits pôles de formations sont éparpillés dans plusieurs villes.
  • Le protocole EIGRP a été choisi comme protocole de routage dynamique.
Architecture de base
Architecture de base

Chaque site distant est configuré comme ceci :

Site distant Type
Site distant type

Et là c’est la panne !

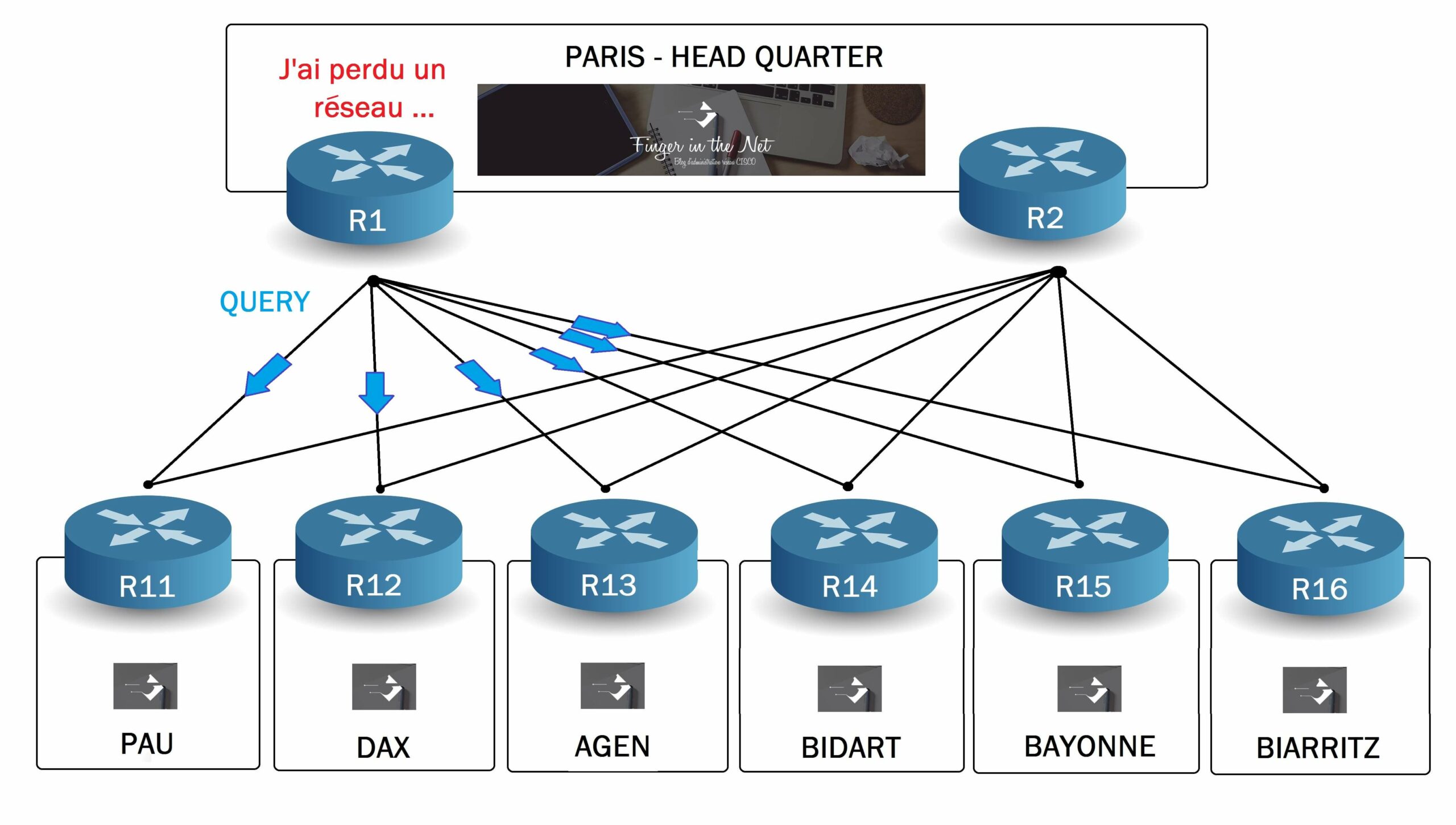

R1 Lance un paquet QUERY a tous ses Neighbors
R1 lance un paquet QUERY à tous ses neighbors
  • R1 a perdu un réseau sur Paris.
  • R1 lance un paquet QUERY à tous ses neighbors.
Chapitre 1

Dans un monde sans EIGRP STUB

Les routeurs des sites distants envoyent un paquets QUERY a tous leurs Neighbors Les routeurs des sites distants envoient un paquet QUERY a tous leurs neighbors Vous croyez réellement que R1 va passer par Pau ou Dax pour joindre un réseau à Paris ? Bien sûr que non… Du coup, pour éviter que des paquets QUERY soient envoyés dans tous les sens et qu’EIGRP perde les pédales, nous allons dire à nos routeurs R11, R12, R13, R14, R15 et R16 que ce sont des routeurs périphériques et qu’ils ont le droit uniquement de diffuser les réseaux qu’ils leurs sont directement connectés via la commande STUB.
Chapitre 1

Dans un monde avec EIGRP STUB

Le protocole EIGRP : Les routeurs Stub 1

Je suis un STUB !

Les routeurs de site vont se dire  “Le réseau recherché ne m’est pas directement connecté . Bah je vais lui répondre directement ” !

Chapitre 1

Les Différents EIGRP STUB

Il existe plusieurs modes de Stub :

  • receive-only
  • connected
  • static
  • summary
  • redistribute

Par default = connectedsummary

EIGRP Stub - receive-only

Le Routeur STUB n’annoncera aucun réseau.

RX(config)# router eigrp 10
RX(config-rtr)# eigrp stub receive-only

Ma configuration EIGRP :

router eigrp XX
 no auto-summary
 network X.X.X.X 0.0.0.X
 network X.X.X.X 0.0.0.X
 redistribute static
 redistribute ospf
 summary-metric X.X.X.X 255.255.255.0 XXXXXX XX XXX X XXXX

ip route X.X.X.X 255.255.255.0 X.X.X.X name ROUTE-TEST

N.B. : Ce qui est en VERT va être diffusé au routeur R1.

EIGRP Stub - connected

Autorise le routeur STUB a annoncé les réseaux qui sont directement connectés.

RX(config)# router eigrp 10
RX(config-rtr)# eigrp stub connected

Ma configuration EIGRP :

router eigrp XX
 no auto-summary
 network X.X.X.X 0.0.0.X
 network X.X.X.X 0.0.0.X
 redistribute static
 redistribute ospf
 summary-metric X.X.X.X 255.255.255.0 XXXXXX XX XXX X XXXX

ip route X.X.X.X 255.255.255.0 X.X.X.X name ROUTE-TEST

N.B. : Ce qui est en VERT va être diffusé au routeur R1.

EIGRP Stub - static

Autorise le routeur STUB a annoncé les routes statiques (si elles sont redistribuées).

RX(config)# router eigrp 10
RX(config-rtr)# eigrp stub static

Ma configuration EIGRP :

router eigrp XX
 no auto-summary
 network X.X.X.X 0.0.0.X
 network X.X.X.X 0.0.0.X
 redistribute static
 redistribute ospf
 summary-metric X.X.X.X 255.255.255.0 XXXXXX XX XXX X XXXX

ip route X.X.X.X 255.255.255.0 X.X.X.X name ROUTE-TEST

N.B. : Ce qui est en VERT va être diffusé au routeur R1.

EIGRP Stub - Summary

Autorise le routeur STUB to advertise summary routes.

RX(config)# router eigrp 10
RX(config-rtr)# eigrp stub summary

Ma configuration EIGRP :

router eigrp XX
 no auto-summary
 network X.X.X.X 0.0.0.X
 network X.X.X.X 0.0.0.X
 redistribute static
 redistribute ospf
 summary-metric X.X.X.X 255.255.255.0 XXXXXX XX XXX X XXXX

ip route X.X.X.X 255.255.255.0 X.X.X.X name ROUTE-TEST

N.B. : Ce qui est en VERT va être diffusé au routeur R1.

EIGRP Stub - redistribute

Autorise le routeur STUB to advertise redistributed routes.

RX(config)# router eigrp 10
RX(config-rtr)# eigrp stub redistributed

Ma configuration EIGRP :

router eigrp XX
 no auto-summary
 network X.X.X.X 0.0.0.X
 network X.X.X.X 0.0.0.X
 redistribute static
 redistribute ospf
 summary-metric X.X.X.X 255.255.255.0 XXXXXX XX XXX X XXXX

ip route X.X.X.X 255.255.255.0 X.X.X.X name ROUTE-TEST

N.B. : Ce qui est en VERT va être diffusé au routeur R1.
