TP 1 – Introduction au routage statique pour IPv6

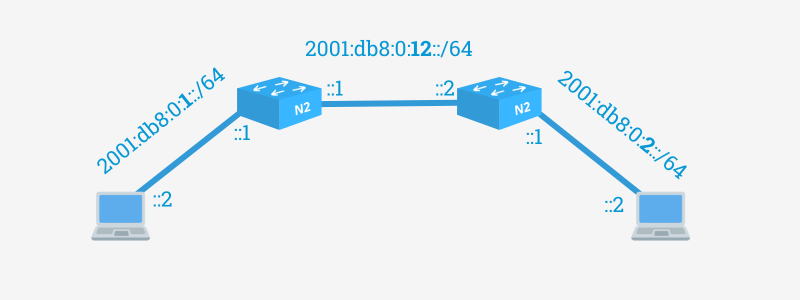

ARCHITECTURE

Équipement nécessaire

• 2 Routeurs Cisco (2911)
• 2 PC
• 3 Câbles Ethernet

Configuration du routeur 1

RTR_001(config)# ipv6 unicast-routing

RTR_001(config)# interface gi 0/0
RTR_001(config-if)# description LAN
RTR_001(config-if)# ipv6 address 2001:db8:1::1/64
RTR_001(config-if)# exit

RTR_001(config)# interface gi 0/1
RTR_001(config-if)# description WAN
RTR_001(config-if)# ipv6 address 2001:db8:12::1/64
RTR_001(config-if)# exit

RTR_001(config)# ipv6 route 2001:db8:2::/64 2001:db8:12::2

Configuration du routeur 2

RTR_002(config)# ipv6 unicast-routing

RTR_002(config)# interface gi 0/0
RTR_002(config-if)# description LAN
RTR_002(config-if)# ipv6 address 2001:db8:2::1/64
RTR_002(config-if)# exit

RTR_002(config)# interface gi 0/1
RTR_002(config-if)# description WAN
RTR_002(config-if)# ipv6 address 2001:db8:12::2/64
RTR_002(config-if)# exit

RTR_002(config)# ipv6 route 2001:db8:1::/64 2001:db8:12::1

Configuration du PC 1

• Adresse IPv6 : 2001:db8:1::2 /64
• Passerelle par défaut : 2001:db8:1::1

Configuration du PC 2

• Adresse IPv6 : 2001:db8:2::2 /64
• Passerelle par défaut : 2001:db8:2::1

Vérification de la connectivité

• Depuis PC0, ouvrez l’invite de commande et pingez PC1 avec ping 2001:db8:2::2.
• Depuis PC1, pingez PC0 avec ping 2001:db8:1::2.
• Les pings devraient réussir.
