TP 1 – VLAN

MODULE 2 · TP 1

TP 1 – VLAN

Travaux pratiques : configurer trois VLANs sur le commutateur N2 pour isoler les services Secrétariat, Commercial et Direction.

TP n°1 – Configurer des VLANs

Contexte. Une entreprise dispose d’un seul commutateur N2 sur lequel sont raccordés trois services : le Secrétariat, le Commercial et la Direction. Par défaut, tous les postes appartiennent au même VLAN (VLAN 1), il n’existe donc aucune isolation entre les services. L’enjeu est de segmenter ce commutateur physique unique en trois réseaux logiques étanches.

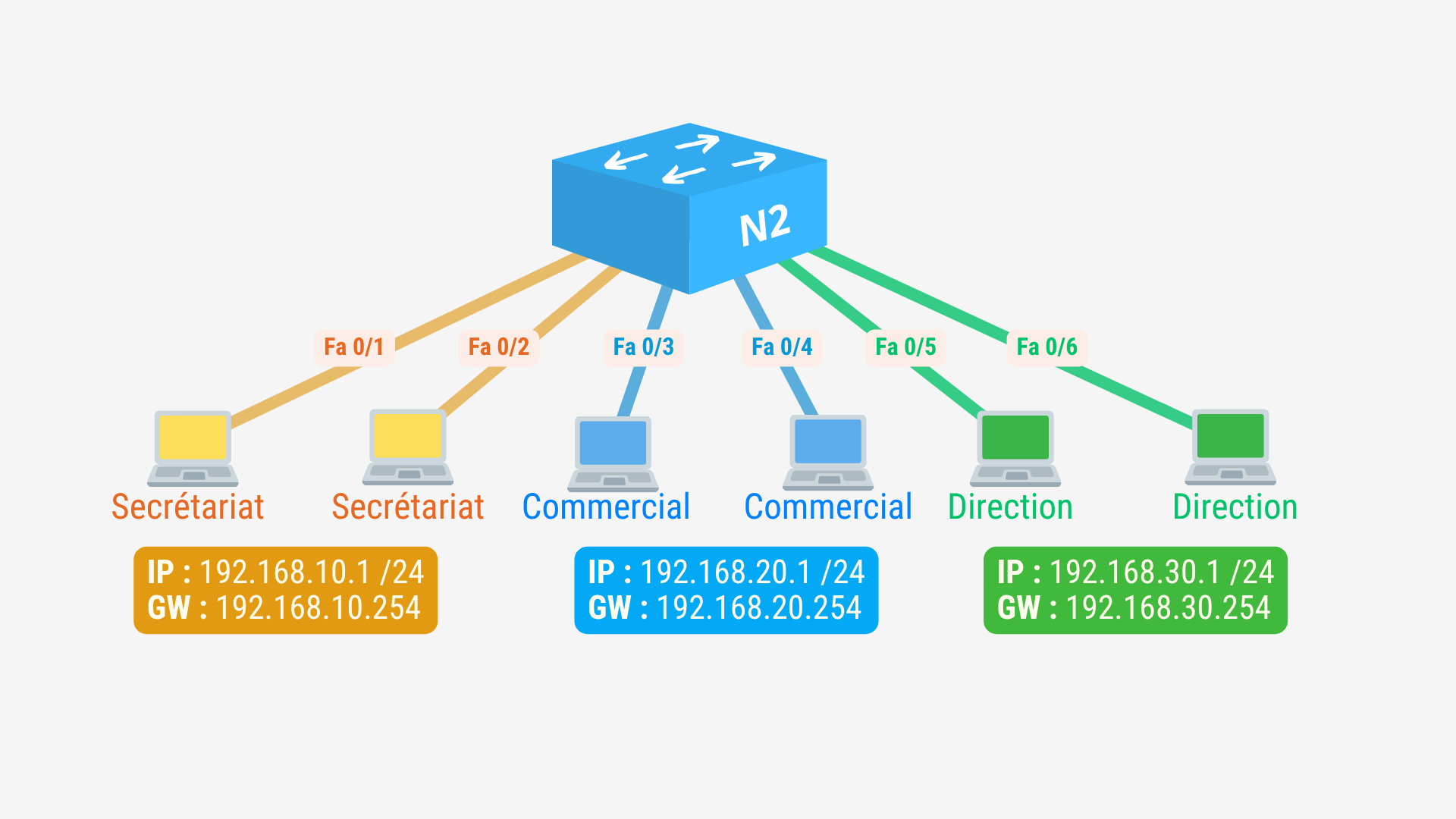

Topologie du TP : switch N2 relié aux postes Secrétariat, Commercial et Direction.
Topologie du TP : un seul switch N2, trois services à isoler.

Objectif. L’objectif est que les postes d’un même service puissent communiquer (se pinger) entre eux, tout en restant totalement isolés des autres services. Concrètement, à l’issue du TP : les deux postes du Secrétariat (VLAN 10) doivent pouvoir se pinger entre eux, de même pour les deux postes du Commercial (VLAN 20) et pour les deux postes de la Direction (VLAN 30). En revanche, un poste du Secrétariat ne doit pas pouvoir pinger un poste du Commercial ou de la Direction, puisque chaque VLAN constitue un domaine de broadcast et un sous-réseau IP distinct.

Plan d’adressage.

ServiceVLANRéseauPasserelle
Secrétariat10192.168.10.0/24192.168.10.254
Commercial20192.168.20.0/24192.168.20.254
Direction30192.168.30.0/24192.168.30.254

Affectation des ports du switch N2.

PortsServiceVLAN
Fa0/1 – Fa0/2Secrétariat10
Fa0/3 – Fa0/4Commercial20
Fa0/5 – Fa0/6Direction30

Étape 1 – Création et nommage des VLANs.

Switch> enable
Switch# configure terminal
Switch(config)# hostname N2

N2(config)# vlan 10
N2(config-vlan)# name SECRÉTARIAT
N2(config)# vlan 20
N2(config-vlan)# name COMMERCIAL
N2(config)# vlan 30
N2(config-vlan)# name DIRECTION

Étape 2 – Affectation des ports d’accès aux VLANs.

! — Secrétariat (VLAN 10) —
N2(config)# interface range FastEthernet 0/1 – 2
N2(config-if-range)# switchport mode access
N2(config-if-range)# switchport access vlan 10

! — Commercial (VLAN 20) —
N2(config)# interface range FastEthernet 0/3 – 4
N2(config-if-range)# switchport mode access
N2(config-if-range)# switchport access vlan 20

! — Direction (VLAN 30) —
N2(config)# interface range FastEthernet 0/5 – 6
N2(config-if-range)# switchport mode access
N2(config-if-range)# switchport access vlan 30

Étape 3 – Sauvegarde de la configuration.

N2# copy running-config startup-config

Vérification.

N2# show vlan brief
N2# show interfaces fa0/1 switchport
N2# show mac-address-table

Dans le résultat de show vlan brief, on doit retrouver Fa0/1–Fa0/2 dans le VLAN 10, Fa0/3–Fa0/4 dans le VLAN 20 et Fa0/5–Fa0/6 dans le VLAN 30.

Tests de validation.

Test (ping)Résultat attendu
Secrétariat-1 → Secrétariat-2✅ Réussi (même VLAN)
Commercial-1 → Commercial-2✅ Réussi (même VLAN)
Direction-1 → Direction-2✅ Réussi (même VLAN)
Secrétariat-1 → Commercial-1❌ Échoué (VLANs différents)
Secrétariat-1 → Direction-1❌ Échoué (VLANs différents)
À retenir : grâce aux VLANs, un seul commutateur physique (N2) héberge trois réseaux logiques isolés. Les postes d’un même service se pingent librement, mais le trafic ne franchit jamais la frontière d’un VLAN – il faudrait un équipement de couche 3 pour assurer le routage inter-VLAN.
