Routage statique – Exercice
Mettez en pratique : configurez les routes statiques entre R1 et R2 puis testez la connectivité
Progression du module
Cet exercice met en pratique le routage statique sur une topologie à deux routeurs. À vous de configurer les routes statiques nécessaires, puis de vérifier la connectivité. L’énoncé détaillé et la correction figurent ci-dessous.
Sauriez-vous configurer les routes statiques sur R1 et R2 pour faire communiquer leurs deux réseaux locaux ?
EXERCICE

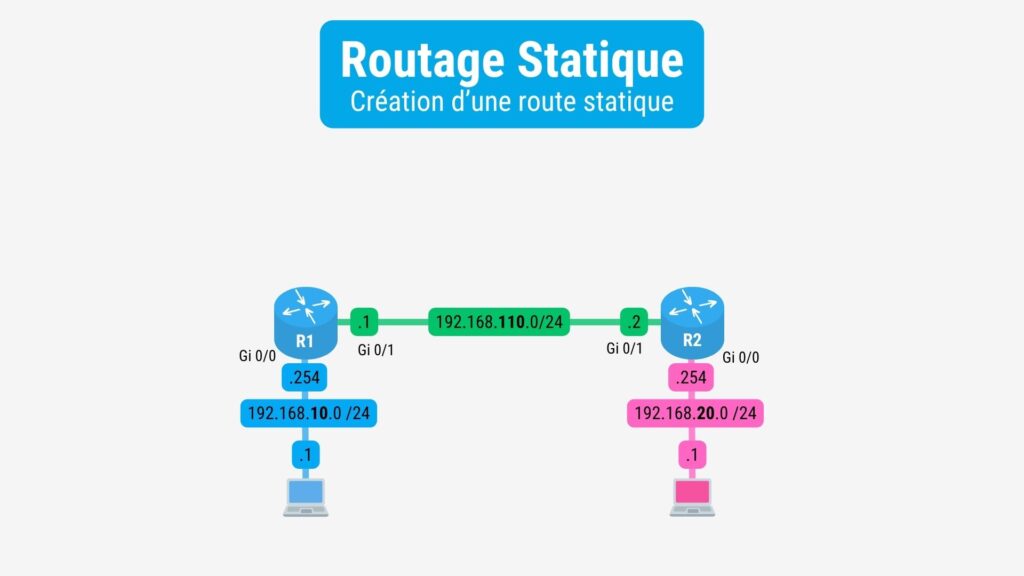

Configurer deux routeurs (R1 et R2) reliés via le réseau 192.168.110.0/24.Chaque routeur dessert un réseau local : 192.168.10.0/24 pour R1 et 192.168.20.0/24 pour R2.Crée une route statique sur chaque routeur pour permettre la communication entre les deux réseaux.Teste la connectivité avec un ping entre les deux PC.

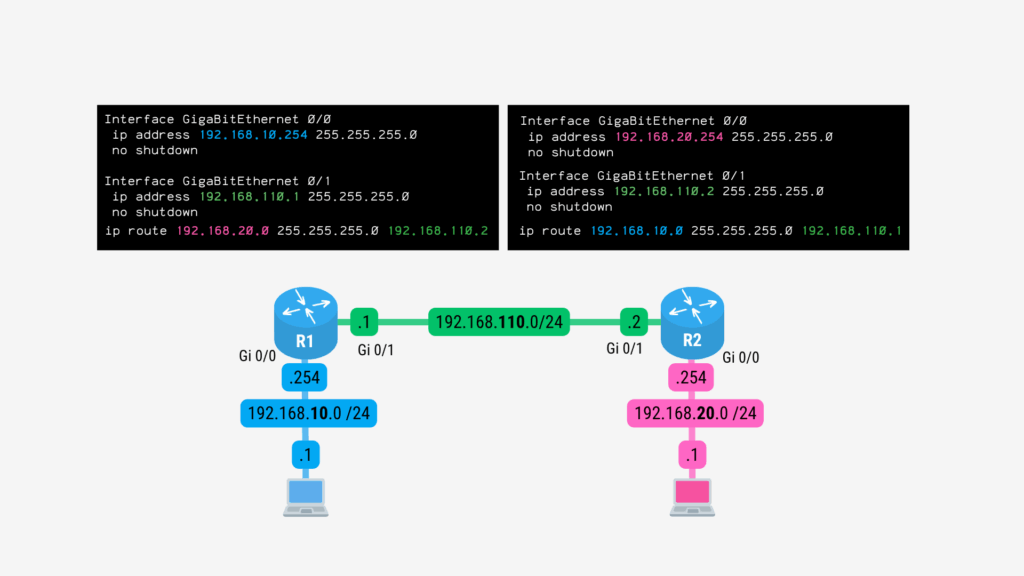

CONFIGURATION DE R1
Interface GigaBitEthernet 0/0
ip address 192.168.10.254 255.255.255.0
no shutdown
Interface GigaBitEthernet 0/1
ip address 192.168.110.1 255.255.255.0
no shutdown
ip route 192.168.20.0 255.255.255.0 192.168.110.2
ip address 192.168.10.254 255.255.255.0
no shutdown
Interface GigaBitEthernet 0/1
ip address 192.168.110.1 255.255.255.0
no shutdown
ip route 192.168.20.0 255.255.255.0 192.168.110.2
CONFIGURATION DE R2
Interface GigaBitEthernet 0/0
ip address 192.168.20.254 255.255.255.0
no shutdown
Interface GigaBitEthernet 0/1
ip address 192.168.110.2 255.255.255.0
no shutdown
ip route 192.168.10.0 255.255.255.0 192.168.110.1
ip address 192.168.20.254 255.255.255.0
no shutdown
Interface GigaBitEthernet 0/1
ip address 192.168.110.2 255.255.255.0
no shutdown
ip route 192.168.10.0 255.255.255.0 192.168.110.1
