Câbles droits et croisés : Le B.A.-BA du câblage réseau
Introduction
Le câblage est l’épine dorsale de tout réseau. La manière dont les câbles sont configurés – que ce soit en câble droit ou croisé – détermine comment les données sont transmises et reçues entre les dispositifs. Comprendre la distinction est crucial pour établir une connexion réseau efficace.
Câble droit (Straight-through cable)
Définition : Un câble droit est un type de câble où les fils à chaque extrémité sont disposés dans le même ordre. Il est le plus couramment utilisé pour connecter des dispositifs différents comme un ordinateur à un switch ou un routeur.
Usage :
- Connecter un ordinateur à un switch ou un hub.
- Connecter un ordinateur à un point d’accès sans fil.
- Connecter un modem DSL/Câble à un routeur.
Configuration des broches : Les numéros de broches (ou pins) aux deux extrémités du câble restent identiques. Par exemple, le fil connecté à la broche 1 d’un côté est également connecté à la broche 1 de l’autre côté.
Câble croisé (Crossover cable)
Définition : Un câble croisé est un type de câble où certains fils à une extrémité sont inversés à l’autre extrémité. Il est utilisé pour connecter des dispositifs similaires sans avoir besoin d’un équipement intermédiaire.
Usage :
- Connecter deux ordinateurs directement.
- Connecter deux switches.
- Connecter deux hubs.

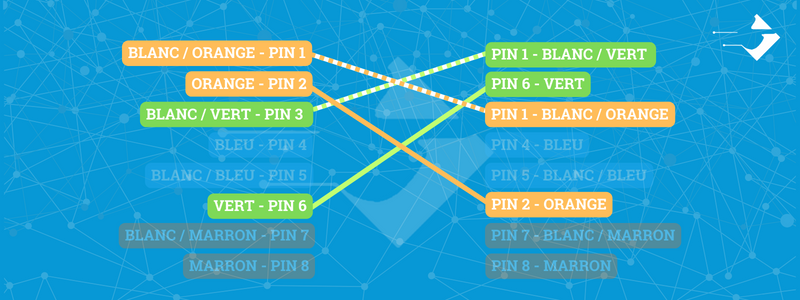

Configuration des broches : Dans un câble croisé, les broches 1 et 3, ainsi que 2 et 6, sont généralement croisées aux deux extrémités.
Auto MDI/MDIX
L’un des aspects souvent compliqués du câblage réseau est de déterminer quel type de câble utiliser : droit (straight-through) ou croisé (crossover). L’Auto MDI/MDIX est une innovation technologique qui simplifie cette décision en permettant à un port de réseau de détecter automatiquement le type de câblage nécessaire.
Contexte : MDI et MDIX
Avant de plonger dans l’Auto MDI/MDIX, il est essentiel de comprendre les termes de base:
- MDI (Medium Dependent Interface) : C’est l’interface standard utilisée par les transmetteurs Ethernet pour connecter, par exemple, un ordinateur ou un autre équipement terminal à un switch.
- MDIX (Medium Dependent Interface Crossover) : Il s’agit essentiellement d’une interface MDI avec les paires de transmission et de réception croisées. Elle est généralement utilisée sur des dispositifs comme les hubs ou les switches.
Traditionnellement, lorsque deux appareils MDI devaient être connectés, un câble croisé était utilisé. De même, la connexion d’un appareil MDI à un MDIX nécessitait un câble droit.
Qu’est-ce que l’Auto MDI/MDIX ?
L’Auto MDI/MDIX est une caractéristique des dispositifs de réseau qui permet à un port Ethernet de détecter automatiquement le type de câble connecté (droit ou croisé) et de configurer la connexion appropriée. Il ajuste lui-même pour faire correspondre les paires de transmission et de réception sans se soucier du type de câble utilisé.
Avantages :
- Simplicité : Plus besoin de se soucier du type de câble lors de la connexion de deux dispositifs. Cela élimine les erreurs courantes dues à l’utilisation du mauvais type de câble.
- Économies : Étant donné que l’on peut utiliser n’importe quel type de câble, cela peut réduire les coûts associés à l’achat de types spécifiques de câbles.
- Flexibilité : Facilite la connexion de dispositifs dans des situations où le type de câble disponible n’est pas clair ou lors de dépannages sur le terrain.
Comment ça fonctionne ?
Lorsqu’un dispositif avec Auto MDI/MDIX est alimenté, il fonctionne initialement comme un port MDI standard. Une fois un câble connecté, le dispositif détecte si les paires de transmission et de réception sont droites ou croisées. Si un câble droit est détecté sur un port MDI, il commute automatiquement en mode MDIX et vice versa.
Conclusion
Bien que les câbles droits et croisés aient des usages différents, ils sont tous deux essentiels dans le domaine du réseau. Avec l’avènement d’Auto MDI/MDIX, la nécessité de distinguer entre les deux diminue, mais une compréhension solide reste indispensable pour tous ceux qui travaillent avec des technologies réseau.
