Les câbles Ethernet à paire torsadée

Introduction

Les câbles Ethernet à paire torsadée sont couramment utilisés pour les connexions réseau locaux (LAN). Ils sont conçus pour transmettre des signaux électriques avec un minimum d’interférences.

Pourquoi Les paires de fils dans les câbles Ethernet sont torsadées ?

Les paires dans les câbles Ethernet sont torsadées pour :

1. Réduire la diaphonie (crosstalk): Minimise les interférences entre les paires adjacentes.
2. Diminuer les interférences électromagnétiques: Les torsions égalisent l’exposition aux interférences, annulant ainsi leur effet.
3. Compenser la boucle de signal: Assure que les signaux dans chaque paire arrivent simultanément.
4. Protéger contre les interférences externes: Les torsions offrent une résistance supplémentaire aux interférences provenant d’autres sources.

En bref, les torsions améliorent la fiabilité et la qualité de la transmission des données.

ETHERNET – Le CODE COULEUR

La normalisation des codes couleur pour les câbles Ethernet est essentielle pour assurer une communication cohérente entre les dispositifs réseau. Les codes couleur sont des schémas standardisés qui déterminent l’ordre des paires torsadées dans le câble Ethernet. Deux normes principales sont couramment utilisées : TIA/EIA 568A et TIA/EIA 568B.

• TIA/EIA 568A : Cette norme est l’une des deux normes de câblage Ethernet les plus courantes.
• TIA/EIA 568B : C’est la norme la plus largement utilisée dans les installations commerciales. Elle est souvent la norme recommandée pour toutes les nouvelles installations.

Différences entre TIA/EIA 568A et TIA/EIA 568B :
Lorsqu’on examine les deux schémas de couleurs, la principale différence est l’ordre des paires vertes et oranges. Certains professionnels du réseau choisissent d’utiliser la norme 568A car elle est compatible avec les normes de câblage pour d’autres types de réseaux, tandis que d’autres optent pour la norme 568B car elle est plus courante.

Câble droit (Straight-through cable)

Un câble droit est le type de câble Ethernet le plus couramment utilisé. Les câbles droits sont utilisés pour connecter des dispositifs de catégories différentes. Utilisez un câble droit lorsque vous connectez :

• Un ordinateur à un commutateur ou un hub (switch/hub).
• Un ordinateur à une prise murale.
• Un modem routeur à un commutateur ou un hub.
• Un point d’accès à un commutateur ou un hub.

Câble croisé (Crossover cable)

Un câble croisé est utilisé pour connecter deux dispositifs de la même catégorie. Les fils à l’intérieur du câble sont “croisés” d’une extrémité à l’autre, permettant ainsi à deux dispositifs de même type de communiquer directement entre eux. Utilisez un câble croisé lorsque vous connectez :

• Un ordinateur à un autre ordinateur.
• Un commutateur à un autre commutateur.
• Un hub à un autre hub.
• Un routeur à un ordinateur (dans certains cas spécifiques).
• Un routeur à un autre routeur (via les ports Ethernet).

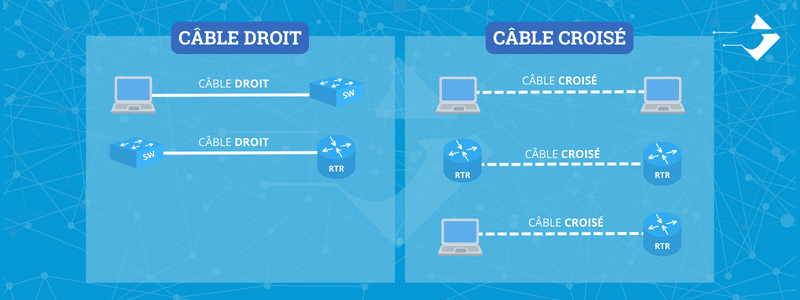

Quand utiliser un Câble droit ou un câble croisé ?

Note importante :

Avec l’évolution de la technologie moderne, de nombreux dispositifs récents, en particulier les commutateurs (switches), sont dotés d’une fonction appelée Auto-MDIX (Automatic Medium-Dependent Interface Crossover). Cette fonction détecte automatiquement le type de câble nécessaire (droit ou croisé) et ajuste le fonctionnement du port pour qu’il soit compatible, ce qui rend les préoccupations entre les câbles droits et croisés moins pertinentes qu’auparavant.

Cependant, lorsqu’on travaille avec du matériel plus ancien ou dans des situations où l’on n’est pas certain de la prise en charge de l’Auto-MDIX, il est toujours bon de savoir quand utiliser chaque type de câble.

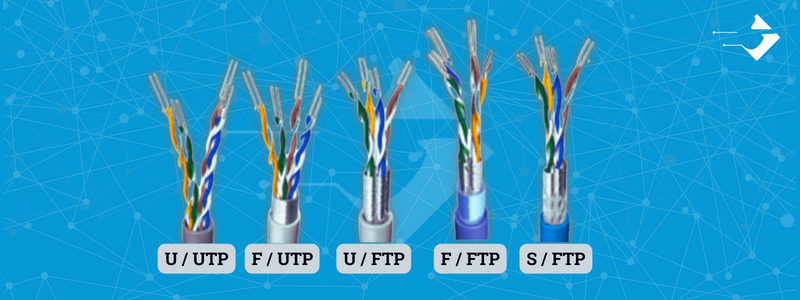

Le blindage des câbles

Dans le monde des câbles Ethernet, le blindage joue un rôle crucial pour protéger les données contre les interférences électromagnétiques (EMI) et la diaphonie. Chaque type de blindage est conçu pour répondre à des besoins spécifiques en matière de protection. Avec votre illustration en main, examinons plus en détail ces différents types de blindages :

1. U/UTP (Unshielded/Unshielded Twisted Pair) : Il s’agit d’un câble sans aucun type de blindage, que ce soit au niveau du câble global ou des paires torsadées individuelles. C’est le type de câble le plus courant pour les utilisations domestiques.
2. F/UTP (Foiled/Unshielded Twisted Pair) : Dans cette configuration, toutes les paires torsadées sont enveloppées ensemble par une seule feuille de blindage, sans blindage individuel pour chaque paire.
3. U/FTP (Unshielded/Foiled Twisted Pair) : Bien que le câble global ne soit pas blindé, chaque paire torsadée est protégée par un blindage en feuille. Ce design offre une protection supplémentaire contre les interférences sans ajouter beaucoup de coût.
4. F/FTP (Foiled/Foiled Twisted Pair) : Chaque paire torsadée est individuellement protégée par une feuille, et l’ensemble est également enveloppé par un autre blindage en feuille.
5. S/FTP (Shielded/Foiled Twisted Pair) : Ici, chaque paire torsadée est enveloppée individuellement par un blindage en feuille, et l’ensemble des paires est protégé par un blindage externe, généralement en treillis.

Les préfixes et suffixes tels que “U”, “F” et “S” indiquent le type de blindage :

• U représente “Unshielded”, ce qui signifie sans blindage.
• F signifie “Foiled”, indiquant un blindage en feuille.
• S est pour “Screened” ou “Shielded”, faisant référence à un blindage en treillis.

Il est crucial de choisir le type de blindage adapté à l’environnement d’installation. Dans des zones sujettes à de fortes interférences électromagnétiques, un câble avec un blindage renforcé est souvent recommandé.

Les différentes catégories de câbles

Les câbles sont classés en différentes catégories (ou “Cat”) en fonction de leur capacité à transmettre des données à des vitesses et sur des distances spécifiques :

Catégorie	Débit max	Distance max	Applications Courantes
Cat 3	10 Mbps	100 m	Téléphonie, réseaux anciens
Cat 5	100 Mbps	100 m	Réseaux anciens
Cat 5e	1 Gbps	100 m	Réseaux Ethernet modernes
Cat 6	1 Gbps	100 m	Infrastructures réseau de performance
Cat 6a	10 Gbps	100 m	Data centers, réseaux de haute performance
Cat 7	10 Gbps	100 m	Applications haut débit, data centers
Cat 8	25-40 Gbps	30 m	Centres de données, applications à très haut débit

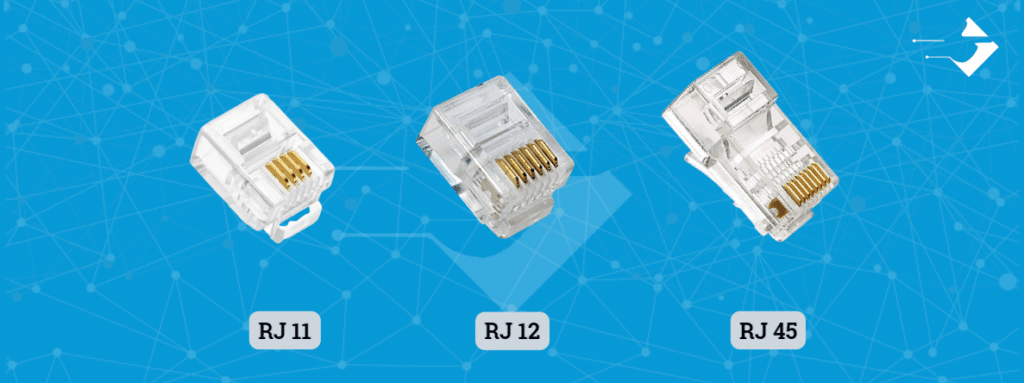

LES CONNECTEURS RJ (RJ11 – RJ12 – RJ45)

Les connecteurs RJ font référence à la désignation “Registered Jack”. Cette appellation représente une norme consacrée à la conception des connecteurs pour les télécommunications. Lorsqu’on parle de “RJ”, on évoque souvent une famille de connecteurs, bien que de nombreuses variantes spécifiques existent.

Le RJ-11 est couramment employé pour les lignes téléphoniques. Il comporte généralement entre 4 et 6 contacts, même si pour une simple ligne téléphonique, seuls deux sont nécessaires.

Ensuite, nous avons le RJ-12. Il ressemble beaucoup au RJ-11 mais avec une spécificité : il exploite tous ses six fils. Il est couramment utilisé pour certains systèmes téléphoniques spécifiques.

Le RJ-45, quant à lui, est le pilier des réseaux Ethernet. Associé à des câbles à paire torsadée, il est équipé de 8 contacts. Bien qu’il ait une certaine ressemblance avec les RJ-11 et RJ-12, il est nettement plus grand.

Il est essentiel de souligner que, si les RJ-11 et RJ-45 sont familiers pour la plupart d’entre nous, certaines autres variantes de RJ sont moins connues. De plus, à cause de leurs similitudes, il peut parfois y avoir confusion entre eux.

CONCLUSION

Les câbles Ethernet à paire torsadée sont essentiels pour de nombreuses infrastructures réseau. En choisissant le bon type de câble pour votre application, vous pouvez garantir une connexion rapide, stable et fiable.
