La table ARP

L’objectif de la table ARP est d’associer une adresse IP avec une adresse MAC.

Exemple :

  • 1.1.1.1 => 3D:54:31:FA:35:31
  • 1.1.1.2 => FA:3D:31:35:31:54
  • 1.1.1.3 => 12:65:F3:A3:45:12

Chaque équipement (ordinateur, switch, routeur, borne WiFi ) en possède une.

Chapitre 1

Présentation de la table ARP

discutions entre deux ordinateurs

Afin de discuter sur le réseau, l’émetteur a besoin de connaitre ces 4 informations :

  • Adresse IP de l’émetteur
  • Adresse IP du destinataire
  • Adresse MAC de l’émetteur
  • Adresse MAC du destinataire

L’émetteur connait déjà son adresse IP ainsi que son adresse MAC. L’adresse IP du destinataire est renseignée par l’utilisateur (généralement via une résolution DNS). Il ne reste plus qu’à trouver l’adresse MAC du destinataire.

trouver l'adresse MAC de destination

L’émetteur à plusieurs façons de trouver cette adresse :

  • Soit en regardant dans sa Table ARP
  • soit en envoyant une requête ARP sur le réseau

C'est quoi une requête ARP ?

Une requête ARP est un message envoyé sur le réseau afin de trouver l’adresse MAC du destinataire. Il est envoyé en BROADCAST afin tout les équipements présents dans le réseau local reçoit cette requête. Ce broadcast contient la question suivante :

” Who is X.X.X.X ? Tell Y.Y.Y.Y”

  • X.X.X.X = IP de destination
  • Y.Y.Y.Y = IP source

Visualiser la table ARP sous windows

Sous Windows, il suffit de taper la commande arp -a pour la visualiser :

C:\Users\Noël NICOLAS> arp -a

 Résultat :

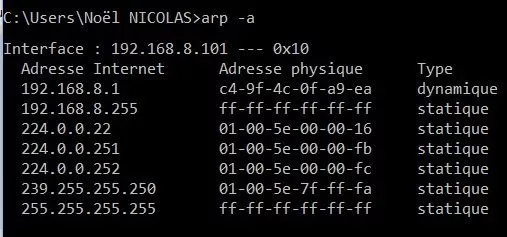

La table ARP windows
Résultat de la commande arp -a
Chapitre 2

Comment remplir la table ARP

La table ARP peut se remplir de deux façon :

  • Manuellement (entrée statique )
  • Automatiquement (entrée dynamique)

Voyons de suite ces deux méthodes.

Entrée statique

Il est possible de faire une entrée statique dans la table ARP dans des cas particuliers, évitez au maximum de le faire.

Créer une entrée statique sous windows :

C:\Users\Noël NICOLAS> arp -s [@IP] [@MAC]
soit
C:\Users\Noël NICOLAS> arp -s 157.55.85.212 00-aa-00-62-c6-09

Entrée dynamique

Bob veut envoyer un message à Alice. Ce qu’il connait :

  • IP de Bob : 1.1.1.1
  • IP d’Alice : 1.1.1.2
  • MAC de Bob : MAC01
  • MAC d’Alice : ??????

Bob va donc partir à la recherche de l’adresse MAC d’Alice grâce au protocole ARP. Il va donc lancer un broadcast ARP sur le réseau sur l’adresse MAC FF:FF:FF:FF:FF:FF.

Alice reçoit ce broadcast et va y répondre en unicast. Bob connait maintenant l’adresse MAC d’Alice. Il va donc mettre cette dernière dans sa table ARP.

La table ARP fonctionne avec la table CAM. Je vous invite à regarder cette vidéo afin de bien comprendre les entrées dynamiques dans la table ARP.

Conclusion

Afin de bien comprendre les bases de la communication réseau, il est primordial d’avoir pour acquis le fonctionnement des procédés suivants :

Je vous donne donc rendez-vous sur le cours de la table CAM.
