Dans les années 1960 à 2000, lorsque nous voulions avoir une liaison entre deux sites distants, nous avions deux solutions :
Faire installer une liaison spécifique (creuser une trancher , poser du câble, ect…). Ce qui à un cout énorme !

Louer une liaison (Leased Line).
Ces liaisons étaient des liaisons point à point uniquement.

Aujourd’hui , nous avons deux solutions :

MPLS
Metro-Ethernet

Le Métro Ethernet permet à une entreprise présente sur plusieurs sites géographiques d’être interconnectée.

Chapitre 1

Topologie de niveau 2

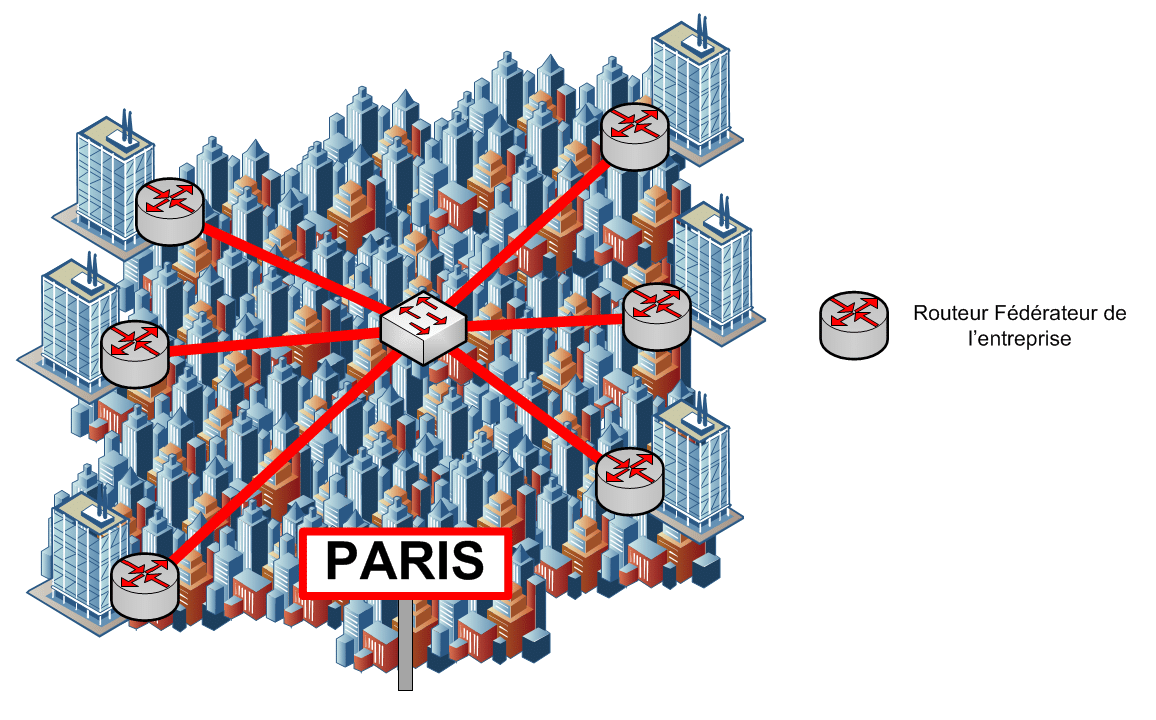

Le Métro Ethernet utilise les normes Ethernet (Aurevoir HDLC, PPP et Frame Relay). Il va relier nos entreprises en Fibre optique via un switch central :

Afin d’économiser en liaison, le Fournisseur d’accès va mettre des Switchs à proximité de points stratégiques. Ces switchs s’appellent des PoP (Point Of Presence).

Le lien entre ces PoP et les Routeurs fédérateurs de nos entreprises porte le nom d'”Ethernet Access Link”. Ce lien est directement branché à nos routeurs fédérateurs. Ce port s’appelle UNI (User Network Interface).

Ces ports UNI répondent aux normes Ethernet suivantes en termes de longueur :

100 Base-LX10 = 100 Mbps/ 10Km
1000 Base-LX= 1 Gb/s / 5 km
1000 Base-LX10 = 1 Gb/s / 10 km
1000 Base-ZX = 1 Gb/s / 100 km
10G Base-LR = 10 Gb/s / 10 km
10G Base-ER = 10 Gb/s / 40 km

Chapitre 2

Topologie de niveau 3

Les topologies du Metro-Ethernet (MetroE) sont définies par des standards. La société MEF définit ces standards. (www.mef.net). Il existe 3 Types de topologie MetroE :

Ethernet Line Service (E-Line)
Ethernet LAN Service (E-LAN)
Ethernet Tree Service (E-Tree)

Ce type de topologie s’appelle des EVC (Ethernet Virtual Connection)

Voyons ces topologies de plus près :

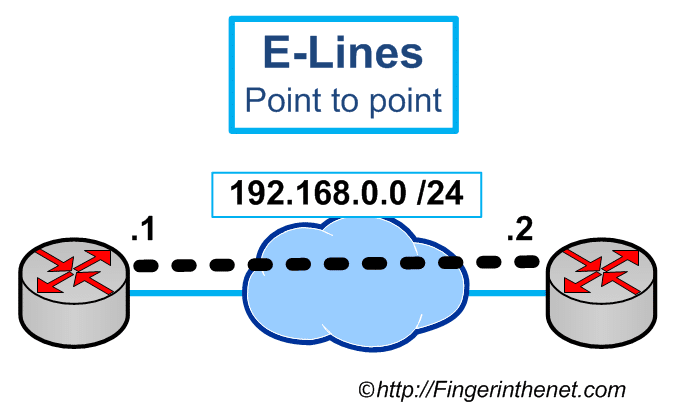

Ethernet Line Service Point to Point

Cette topologie est très proche de nos “Leased Lines”.

L’interface WAN de nos deux routeurs fédérateurs est dans le même réseau. Ils peuvent donc devenir “neighbors” en termes de routage dynamique (RIP, OSPF, EIGRP).

Nous pouvons très bien avoir plusieurs liaison E-Lines :

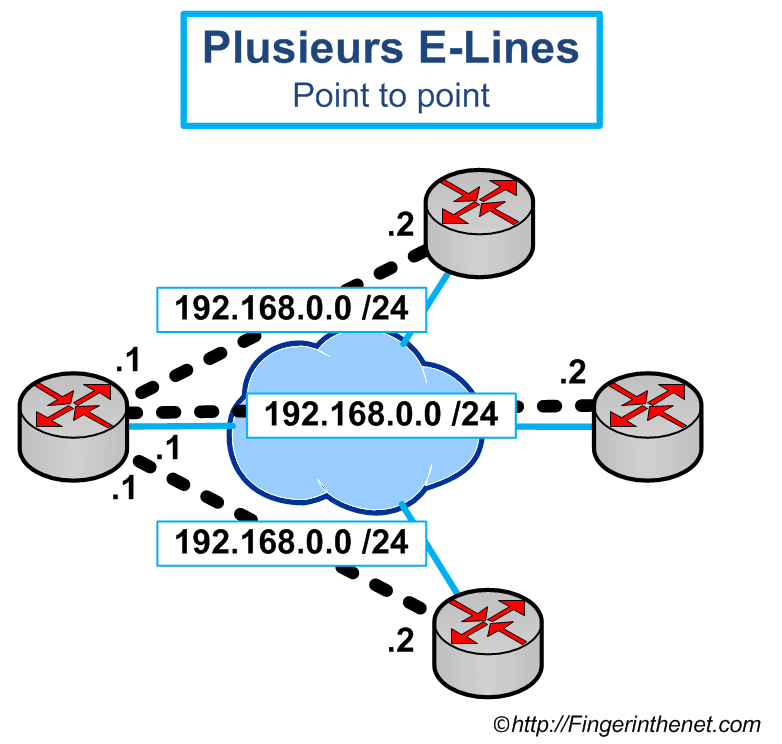

Plusieurs Ethernet Line Service Point to Point

Chaque Point à point aura son propre réseau.

Ethernet LAN Service (E-LAN)

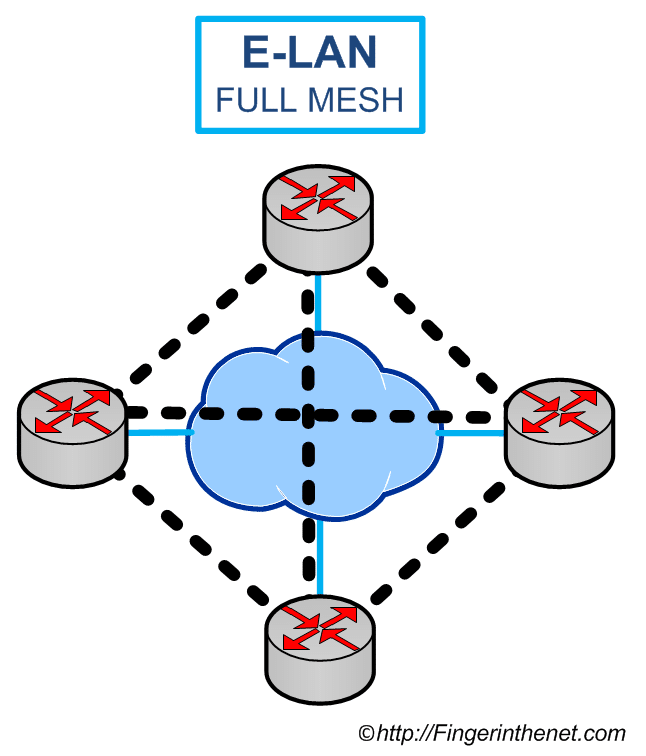

Tous nos routeurs vont être dans un seul et même LAN. Tout le monde peut échanger des informations avec tout le monde sans passer par un intermédiaire.

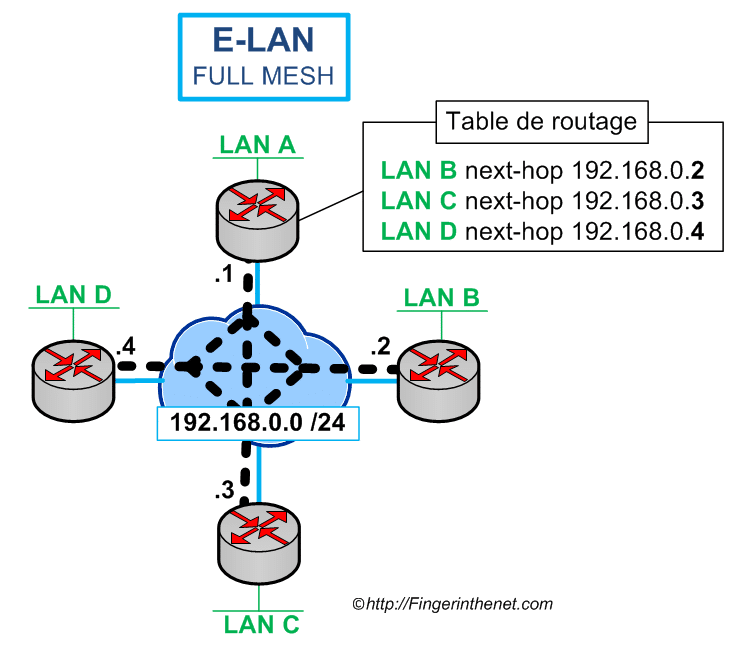

Tout le monde peut devenir Neighbors ! Si nous regardons la table de routage de nos routeurs, nous voyons qu’ils envoient directement leurs paquets aux routeurs possédant le réseau de destination.

Cette topologie est en forme d’arbre (Tree) , il a une racine (root) et des feuilles (leaves).
Si une feuille veut discuter avec une autre , il est obligé de passer par la racine.

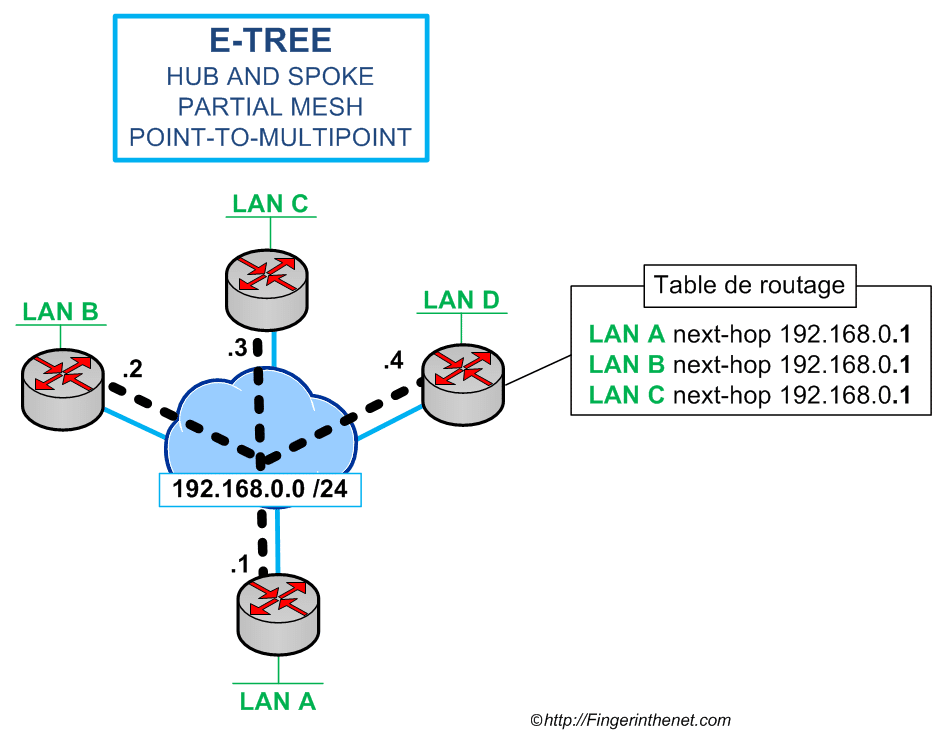

Toutes les pattes WAN de nos routeurs fédérateurs sont dans le même réseau :

Si nous regardons notre table de routage, nous voyons que pour joindre les réseaux LAN A, LAN B et LAN C , nous sommes obligés de passer par le “E-Tree Root”.

Chapitre 3

Le débit

Comme nous l’avons vu précédemment, le réseau Metro-Ethernet nous donne soit une liaison à 100Mb/s , 1Gb/s ou à 10Gb/s. Nos entreprises vont avoir réellement besoin de 8, 35, 68 ou 250Mb/s par exemple !
Afin de ne pas faire payer aux entreprises le début qu’elles n’utilisent pas, le fournisseur d’accès va utiliser du Traffic Shaping afin de fournir le débit exact que demande l’entreprise.
