Les bases

Débuter avec CISCO

Auteur

Noël NICOLAS

Date

16 août 2018

Commentaires

0

Les bases

Vous avez devant vous un équipement CISCO mais vous ne savez pas quoi en faire ?
Pas de soucis !! Il faut un début à tout !!



Objectif pédagogique


Les objectifs pédagogiques de cette leçon sont :

– Savoir se connecter à notre équipement actif
– Savoir naviguer dans les différents modes de configuration
Vérifier et sauvegarder notre configuration
– Implémenté des commandes de base



Se connecter à notre équipement


Comment accéder à nos équipements ?

Il existe plusieurs façons :

Console
Telnet
SSH

Comment se connecter à notre équipement
Comment se connecter à notre équipement



La connexion en mode console se fait via un câble console.

Câble console
Câble console



Ce câble est à brancher sur le port Console de notre équipement.

Port console
Port console



Les différents modes de configuration

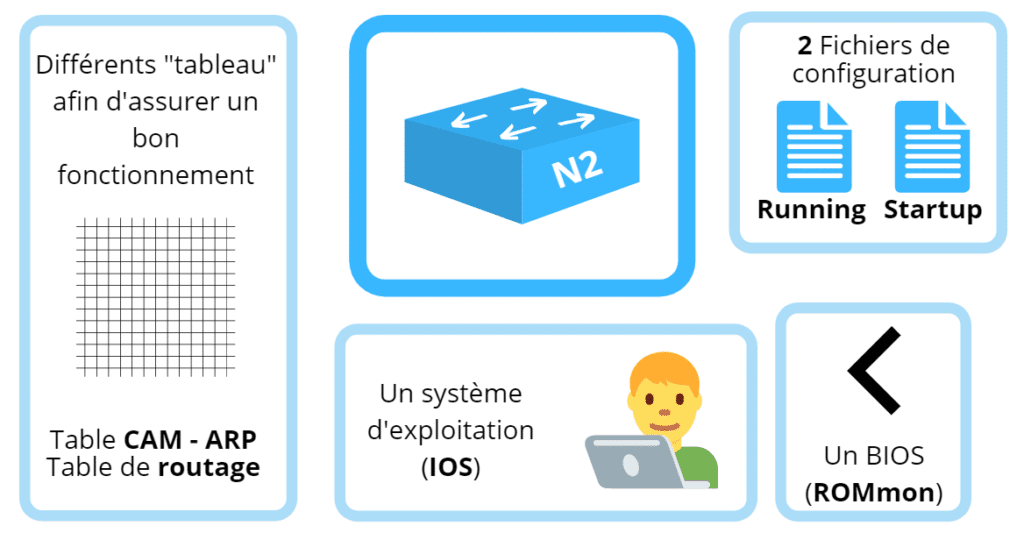

Un équipement actif fonctionne grâce à un système d’exploitation appelé IOS.

Cet OS possède différents modes de configuration :

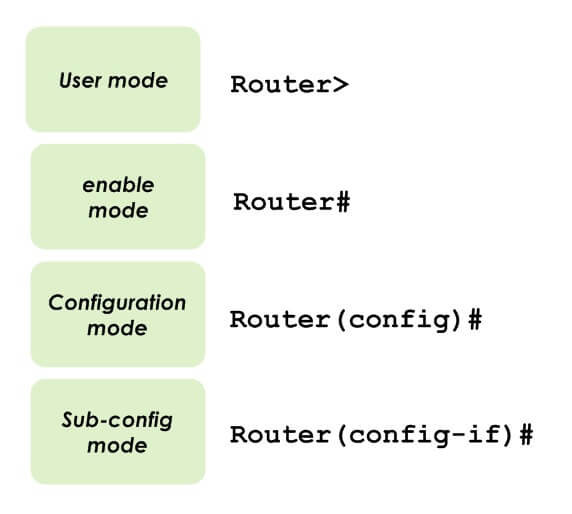

Les modes CISCO
Les modes CISCO



Le mode enable


Router> enable
Router#

Le mode enable permet de vérifier l’état du système.



Le mode Configure Terminal


Router# configure terminal
Router(config)#

Le mode Configure Terminal permet de configurer notre équipement.



Configurer une interface




Router(config)# interface FastEthernet 0/1
Router(config-if)#



Les commandes de base




Vérification de la configuration


Mode de configuration : enable

Router# show running-configuration
Router# show startup-configuration



Sauvegarder la configuration


Mode de configuration : enable

Router# copy running-configuration startup-configuration



Afficher les commandes disponible


Mode de configuration : N/A

Router# ?



Revenir au mode de configuration précédent


Mode de configuration : N/A

Router(config)# exit
Router#



Exécuter une commande enable en mode configure terminal


Router(config)# do show running-configuration



Les descriptions


Il est possible de mettre des commentaires sur les interfaces de nos équipements, à consommer sans modération !!!

Router(config)# interface FastEthernet 0/1
Router(config-if)# description SALLE_12_PRISE_21
Router(config-if)# exit

Router(config)# interface FastEthernet 0/2
Router(config-if)# description SALLE_12_PRISE_22
Router(config-if)# exit

Router(config)# interface FastEthernet 0/3
Router(config-if)# description SALLE_12_PRISE_23
Router(config-if)# exit

En espérant que cet article vous a été utile ! N’hésitez pas à me la faire savoir !!
