Le DHCP Snooping

Finger In The Net

Bonjour à tous !

Le but de cet article est de protéger notre architecture au point de vue DHCP. Et ce grâce au DHCP Snooping !

  • DHCP = Dynamic Host Configuration Protocol
  • Snooping = Traduction : Espionnage
Chapitre 1

Rappel DHCP

En théorie

Le protocole DHCP permet d’attribuer dynamiquement une adresse IP à un hôte.
Le DHCP permet à un client qui arrive sur un réseau de demander une configuration réseau dynamique.

Cette configuration va contenir :

  • Une adresse IP.
  • Un masque de sous réseau.
  • Une passerelle par défaut.
  • Un ou plusieurs serveurs DNS.

Comment cela se passe ?

  • Le client = DHCP DISCOVER : Salut tout le monde ! J’ai besoin d’une adresse IP !
  • Le serveur = DHCP OFFER : Salut mec ! Voilà ton adresse IP 😉
  • Le client = DHCP REQUEST : Merci !!! Je la prends. 😉
  • Le serveur = DHCP ACK : C’est noté !
Echanges DHCP
Échanges DHCP

NB : Il existe plusieurs cas de figure :

Quand un client demande pour la première fois une adresse IP:

  • DHCP Discover – Broadcast.
  • DHCP Offer – Broadcast.
  • DHCP Request – Broadcast.
  • DHCP ACK – Broadcast.

Quand notre client possède déjà un bail DHCP mais demande une mise à jour:

  • DHCP Discover – Broadcast.
  • DHCP Offer – Unicast.
  • DHCP Request – Broadcast.
  • DHCP ACK – Unicast.

Pour la suite du cours, nous allons considérer que notre client fait une demande de renouvellement de bail DHCP.

En pratique

Au sein de notre entreprise, nos clients sont en DHCP.
Pour obtenir une adresse IP, notre client va envoyer un broadcast DHCP DISCOVER.
Ce Broadcast va se propager dans tout notre réseau.

DHCP Discover - Broadcast
DHCP Discover – Broadcast

Lorsque le serveur DHCP reçoit ce DHCP DISCOVER, il va envoyer une trame DHCP OFFER en Unicast afin de fournir une adresse IP au client.

DHCP Offer - Unicast
DHCP Offer – Unicast

Notre client va prendre en compte uniquement le premier serveur DHCP qui lui répond !

Chapitre 2

DHCP SNOOPING vs DHCP SNOOPING

Le DHCP Spoofing

Le DHCP Spoofing consiste à donner de mauvaises informations DHCP à nos clients.

Traduction : Spoofing = Faire des blagues, parodier.

Ces informations peuvent provenir d’une personne mal intentionnée (Pirate) ou d’un client qui à décider de mettre un équipement sur le réseau sans savoir que ce dernier agissait comme serveur DHCP (Box Internet).

Comment cela se passe :

Le PC01 Lance un Broadcast DHCP DISCOVER afin de trouver un serveur DHCP sur le réseau. Le Pirate reçoit ce broadcast avant le serveur DHCP officiel.
Le PC01 lance un Broadcast DHCP DISCOVER afin de trouver un serveur DHCP sur le réseau. Le Pirate reçoit ce broadcast avant le serveur DHCP officiel.
Le Pirate répond au DHCP DISCOVER avec un DHCP OFFER. Le serveur DHCP Officiel viens tout juste de recevoir le broadcast émis par le client.
Le Pirate répond au DHCP DISCOVER avec un DHCP OFFER. Le serveur DHCP officiel vient tout juste de recevoir le broadcast émis par le client.
Notre client reçoit le DHCP OFFER du pirate avant le DHCP OFFER du serveur DHCP Officiel. Notre Client va donc prendre ses informations du Pirate ...
Notre client reçoit le DHCP OFFER du pirate avant le DHCP OFFER du serveur DHCP officiel. Notre Client va donc prendre ses informations du Pirate …

Comment se protéger du DHCP SPOOFING ? Grâce au DHCP SNOOPING.

Le DHCP Snooping

Afin de nous protéger du DHCP SPOOFING , nous allons mettre nos ports réseau dans deux types de catégories :

  • La catégorie TRUST ( Port de confiance )
  • La catégorie UNTRUST ( Port douteux )

Lorsque nous activons le dhcp snooping , tous nos ports sont considérés comme UNTRUST. Nous allons mettre nos ports d’interconnexion ainsi que nos ports vers nos serveurs en TRUST et laisser tous les ports clients en mode UNTRUST. Que se passe-t-il lorsque notre port se retrouve dans l’un de ces deux états ?

  • TRUST = Autorise la réception de trame DHCP OFFER sur ce port
  • UNTRUST = Refuse les trames DHCP OFFER sur ce port

Où mettre en place le DHCP Snooping ?

Il faut activer le DHCP Snooping :

  • Sur tous vos équipements réseau présents dans le domaine de broadcast de vos clients.

Dans cette architecture, nos interfaces Vlans sont sur les switchs de la partie CORE. Le domaine de broadcast de vos clients va jusqu’à la partie CORE.

Nous avons donc :

  • Le DHCP Snooping activée sur tous les Switchs (L2 et L3) de notre architecture.
  • Tous nos ports trunk sont en mode TRUST
  • Tous nos ports vers un serveur DHCP sont en mode TRUST
  • Les autres ports sont par défaut en mode UNSTRUST.

Dans le cas où vous avez configuré un serveur DHCP sur un Switch, ce dernier émettra ses trames via ses ports Trunk. Tous les ports Trunk de notre architecture sont en mode TRUST donc parfait. 🙂

TRUST = Liens Trunk + Serveurs DHCP / UNTRSUT = le reste de nos interfaces
TRUST = Liens Trunk + Serveurs DHCP / UNTRUST = le reste de nos interfaces
Chapitre 3

Configuration du dhcp snooping

Scénario

Le DHCP Snooping 1

Une fois activé, le DHCP Snooping considère que tous ses ports sont UNTRUST.
Nous allons passer des ports en TRUST afin de faire fonctionner notre topologie DHCP.

Nous allons donc :

  • Activer le DHCP Snooping
  • Passer en TRUST les ports d’interconnexions
  • Passer en TRUST les ports de nos serveurs DHCP

Configuration du SWITCH 1

SW01(config)# ip dhcp snooping
SW01(config)# ip dhcp snooping vlan 10

SW01(config)# interface GigaBitEthernet 0/1
SW01(config-if)# description VERS_SW02
SW01(config-if)# switchport mode trunk
SW01(config-if)# ip dhcp snooping trust

SW01(config)# interface FastEthernet 0/1
SW01(config-if)# description SERVEUR_DHCP
SW01(config-if)# switchport mode access
SW01(config-if)# switchport access vlan 10
SW01(config-if)# ip dhcp snooping trust
  • ip dhcp snooping = Activation du DHCP Snooping sur l’équipement.
  • ip dhcp snooping trust = L’interface devient TRUST.
  • ip dhcp snooping limit rate = nombre max de trames DHCP par seconde.

Attention !! Une interface Vlan reste une interface ! Il faudra donc mettre nos interface Vlan également en TRUST , surtout si nous utilisons un ip helper-address !

Configuration du SWITCH 2

SW02(config)# ip dhcp snooping
SW02(config)# ip dhcp snooping vlan 10

SW02(config)# interface GigaBitEthernet 0/1
SW02(config-if)# description VERS_SW01
SW02(config-if)# switchport mode trunk
SW02(config-if)# ip dhcp snooping trust

SW02(config)# interface range FastEthernet 0/1 - 2
SW02(config-if)# description CLIENTS
SW02(config-if)# switchport mode access
SW02(config-if)# switchport access vlan 10

– ip dhcp snooping = Activation du DHCP Snooping sur l’équipement.
ip dhcp snooping trust = L’interface devient TRUST.
– ip dhcp snooping limit rate = nombre max de trames DHCP par seconde.

Attention !! Une interface Vlan reste une interface ! Il faudra donc mettre nos interface Vlan également en TRUST , surtout si nous utilisons un ip helper-address !

Chapitre 4

Vérification de la configuration

Vérification de nos interfaces TRUST et UNTRUST

SW01# show ip dhcp snooping
 Switch DHCP snooping is enabled
 DHCP snooping is configured on following VLANs:
 10
 Insertion of option 82 is enabled
 Option 82 on untrusted port is not allowed
 Verification of hwaddr field is enabled
 Interface               Trusted Rate limit (pps)
 ----------------------- ------- ----------------
 GigabitEthernet0/1        yes      unlimited
 FastEthernet0/1           yes      unlimited
SW02# show ip dhcp snooping
 Switch DHCP snooping is enabled
 DHCP snooping is configured on following VLANs:
 10
 Insertion of option 82 is enabled
 Option 82 on untrusted port is not allowed
 Verification of hwaddr field is enabled
 Interface               Trusted Rate limit (pps)
 ----------------------- ------- ----------------
 GigabitEthernet0/1        yes      unlimited
 FastEthernet0/1           no       unlimited
 FastEthernet0/2           no       unlimited

Vérification de la database DHCP Snooping

Le DHCP Snooping va maintenir une base de données contenant :

  • L’adresse MAC de nos clients.
  • L’adresse IP de nos clients.
  • La durée du bail DHCP.
  • Le Vlan.
  • L’interface physique correspondante.
  • Le mode d’apprentissage ( via DHCP-Snooping ou via une entrée statique )

Chaque équipement actif utilisant le DHCP Snooping mettra à jour cette base de donnée :

SW01# show ip dhcp snooping binding
 MacAddress   IpAddress        Lease(sec)  Type           VLAN  Interface
 -----------  ---------------  ----------  -------------  ----  ----------
 @MAC01       192.168.1.1      86400       dhcp-snooping  10    Gi0/1
 @MAC02       192.168.1.2      86400       dhcp-snooping  10    Gi0/1
 Total number of bindings: 2
SW02# show ip dhcp snooping binding
 MacAddress   IpAddress        Lease(sec)  Type           VLAN  Interface
 -----------  ---------------  ----------  -------------  ----  ----------
 @MAC01       192.168.1.1      86400       dhcp-snooping  10    Fa0/1
 @MAC02       192.168.1.2      86400       dhcp-snooping  10    Fa0/2
 Total number of bindings: 2

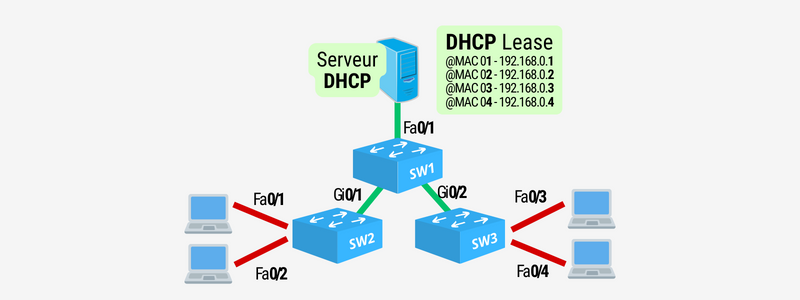

Imaginons que nous rajoutons le switch SW03 ainsi que les PC03 et 04 sur notre architecture existante :

Architecture 02
Architecture 02
SW01# show ip dhcp snooping binding
 MacAddress   IpAddress        Lease(sec)  Type           VLAN  Interface
 -----------  ---------------  ----------  -------------  ----  ----------
 @MAC01       192.168.1.1      86400       dhcp-snooping  10    Gi0/1
 @MAC02       192.168.1.2      86400       dhcp-snooping  10    Gi0/1
 @MAC03       192.168.1.3      86400       dhcp-snooping  10    Gi0/2
 @MAC04       192.168.1.4      86400       dhcp-snooping  10    Gi0/2
 Total number of bindings: 4
SW02# show ip dhcp snooping binding
 MacAddress   IpAddress        Lease(sec)  Type           VLAN  Interface
 -----------  ---------------  ----------  -------------  ----  ----------
 @MAC01       192.168.1.1      86400       dhcp-snooping  10    Fa0/1
 @MAC02       192.168.1.2      86400       dhcp-snooping  10    Fa0/2
 @MAC03       192.168.1.3      86400       dhcp-snooping  10    Gi0/1
 @MAC04       192.168.1.4      86400       dhcp-snooping  10    Gi0/1
 Total number of bindings: 4
SW03# show ip dhcp snooping binding
 MacAddress   IpAddress        Lease(sec)  Type           VLAN  Interface
 -----------  ---------------  ----------  -------------  ----  ----------
 @MAC03       192.168.1.3      86400       dhcp-snooping  10    Fa0/3
 @MAC04       192.168.1.4      86400       dhcp-snooping  10    Fa0/4
 Total number of bindings: 2

Vous ne remarquez rien ?

SW03 ne connait pas les postes PC01 et PC02 !!! Pourquoi ? Car il n’existait pas lorsque ces postes ont reçu leurs baux DHCP !!! Il va falloir qu’il le renouvelle pour avoir cette information !

Agent DHCP Snooping

Lorsque notre switch redémarre (volontairement ou non), il va perdre sa table DHCP snoonping avec toutes ses entrées !!! Il faut donc trouver une solution afin de sauvegarder cette base de données et de pouvoir la recharger en cas de redémarrage.

Switch(config)# ip dhcp snooping database [ flash | ftp | http | rcp | ftp ]
Chapitre 5

Conclusion

Le DHCP Snooping :

  • Protège votre topologie DHCP.
  • Est à activer sur tous les équipements pour ne pas avoir de faille de sécurité.
  • Lors de l’activation, part du principe que toutes vos interfaces sont en mode UNTRUSTED.
  • Créer une base de donnée DHCP SNOOPING DATABASE.

Le DHCP Snooping sert de base pour l’IP Source guard et le Dynamic ARP Inspection. Je vous donne donc rendez-vous sur l’article IP Source guard !!!

Merci de votre attention

Sur le même thème

Merci de votre soutien et de votre fidélité ! Ce site existe grâce à vous et je ne vous remercierais jamais assez !

Noël NICOLAS

Expert Réseau
11 ans d’expérience
CCNP Routing and Switching
Fondateur du site FingerInTheNet

Comments (17)

Bon tut, pourrais tu associer le DHCP Snooping avec les 2 autres mécanismes fonctionnant en complémentarité ?
DHCP Snooping + Source Gard + D.A.I

Bonne continuation.

Je vais faire un article pour le source guard et un autre pour le D.A.I.

Je préfère séparer ces articles car le DHCP Snooping est le seul des trois sujets traité dans le CCNA 200-125.

Merci pour ton aide !

Félicitations ! C’est rare de voir, en français, un article dans un domaine aussi avancé. En bon étudiant CCNP, je vais lire tous tes articles.

Mes commentaires sur cet article :

1 – Il y a 4 switchs sur les schémas ; ça serait utile de les identifier (exemple : SW1, SW2, SW3, SW4).

2 – Dire précisément les switchs dans lesquelles le DHCP SNOOPING est appliqué.

3 – Expliquer le résultat de la commande “show ip dhcp snooping binding”. De quelle switch il s’agit ? Les interfaces correspondent à quels liens ?

4 – Est-ce que la solution expliquée (“DHCP SNOOPING”) fonctionnerait de la même façon, si c’est la switch qui fait le DHCP, plutôt que d’avoir un serveur (ordinateur) séparé ?

5 – Ça serait cool d’expliquer qu’il y a du routing qui se fait quelque part entre les subnets 192.168.0.0/24 et 192.168.10.0/24.

Bonjour KayouMT !

Merci beaucoup pour ton retour et tes commentaires !!

C’est vraiment sympa d’avoir un retour sur mon travail et un avis extérieur !

Pour le coup je vais essayer de prendre le temps dans les jours qui viennes pour répondre à tes questions et essayer de rajouter un peu plus de détails sur les articles concernée 😉

Bonjour Noël.

J’ai vu que tu as fait beaucoup de modifications depuis hier. C’est excellent ! Ça me permet de poser des questions intéressantes.

1 – Le “DHCP OFFER”, il me semble avoir lu dans certains livres qu’il est envoyé en mode “Broadcast” (et non “Unicast”). Ça serait utile de le vérifier.

2 – L’idée de mettre l’architecture Campus (Access, Distribution, Core) est excellente ; mais, ça amène des questions. Est-ce que dans la réalité on peut avoir des liens “Trunk” entre les niveaux Distribution et Core ? Est-ce-que du Level2 Routing peut-être utilisé dans l’ensemble de la hiérarchie Campus d’une Entreprise ?

3 – L’article ne précise pas si c’est seulement la switch (qui a le serveur DHCP) qui doit être configuré “DHCP SNOOPING” ou c’est l’ensemble des switch qui sont interconnectées par des lignes vertes ?

4 – Si c’est l’ensemble des switch qui sont interconnectées par des lignes vertes qui doivent être configurées “DHCP SNOOPING”, il faut donner un exemple de configuration pour chaque type de switch : Access, Distribution, Core ?

5 – Dans le résultat de la commande “show ip dhcp snooping binding”, il faudrait faire le lien entre les numéros d’interfaces et le schéma. Il faudrait représenter ces numéros d’interface sur le schéma. Ça va aider à très bien comprendre quels clients ont demandé une adresse DHCP et par quels chemins les réponses sont passées.

Ne lâche pas ! Tu fais du très bon boulot.

Bonjour KayouMT.

Je viens de refaire l’article ! ça as mis un peu de temps :p mais je pense qu’il est beaucoup plus clair maintenant !!

Pour répondre à tes questions :

1 – Quand un client demande pour la première fois une adresse IP:

DHCP Discover – Broadcast.
DHCP Offer – Broadcast.
DHCP Request – Broadcast.
DHCP ACK – Broadcast.

Quand notre client possède déjà un bail DHCP mais demande une mise à jour:

DHCP Discover – Broadcast.
DHCP Offer – Unicast.
DHCP Request – Broadcast.
DHCP ACK – Unicast.

J’avais que c’était Broadcast Unicast Unicast Unicast … J’avais pris cette source de CBTNuggets, je n’ai pu la confirmer… Pour cette source je suis aller directement sur les docs CISCO, au moins pas de risque ! La preuve qu’il est important de vérifer toutes sources d’information !

2 – Pour l’architecture type Campus, je ne développerais pas cette partie dans cet articles volontairement car cela ferrais trop d’informations. J’ai rajouter dans l’article cette information :

Dans cette architecture, nos interfaces Vlans sont sur les switchs de la partie CORE. Le domaine de broadcast de vos clients va jusqu’à la partie CORE.

3 – Toute l’architecure doit mettre en place le DHCP SPOOFING. Si tu veux sécuriser une maison, tu met un cadenas sur toutes les portes, pas seulement sur la porte d’entrée. C’est un peu le même principe ici. tous nos ports sont des points d’accès sur le réseau.

4 – J’ai créer un exemple dans l’article, c’est vrai que je suis passer un peu vite sur la partie mise en place.

5 – C’est fait 🙂

Encore merci pour tes commentaires qui sont très motivant et qui permet de remettre à jours des vieux articles que je n’ai pas eu le temps de revoir.

Dans le cadre de la préparation de ton CCNP Switch, tu peux continuer à travaillé sur mes articles et à poser tes questions 🙂 Essaye de venir avec un peu plus d’informations, ou la correction là ou j’ai fauté 🙂 Comme ça , ça te permettra de ne pas oublier ce point là et moi de mettre les corrections en ligne un peu plus vite 🙂 Car c’est vrai que tout ca me prend énormément de temps. Et comme je fais ce site de facon bénévole je ne peux malheureusement pas passer autant de temps que je voudrais dessus.

Toutes mes félicitations ! La qualité de l’article s’est beaucoup améliorée en un laps de temps. Mes questions te motivent ; moi, ça me donne une formation CCNP de façon gratuite.

Derniers petits commentaires très basiques :

1 – SW02# show ip dhcp snooping binding

SW02 n’est pas supposée d’apprendre quelque chose par les interfaces Fa 0/3 et Fa 0/4, selon moi.
La ligne “Total number of bindings:” affiche 2, alors que le résultat montre 4 lignes, selon moi.

2 – Il faudrait revoir le paragraphe qui commence par “SW03 ne connait pas les postes PC01 et PC02 !!!”. Je ne suis pas sûr que SW03 est supposé d’avoir ces 2 PCs dans sa base de données ?

Pour répondre aux deux questions ; ça vaudrait la peine d’annuler tous les baux (lease) et faire le test avec les 3 switch et les 4 PCs (les 4 PCs font la demande DHCP en même temps).

Salut KayouMT !

La database DHCP Snooping contiens tous les baux DHCP distribué dans le réseau !

(J’ai confirmé ça sur Packet-Tracer).

C’est pour cela que j’ai rajouter SW03 pour mettre ceci en évidence.

Je m’attaque au IPSG maintenant 🙂

Merci beaucoup pour ta grande disponibilité, Noel.

Pour revenir à mes deux dernières questions.

1 – Il y a quand-même une chose curieuse concernant la commende ci-dessous :
SW02# show ip dhcp snooping binding

Le résultat fait référence aux interfaces fa0/3 et fa0/4. Ça peut laisser penser que ces interfaces appartiennent à SW02 ; or, elles appartiennent à SW03.

2- Si possible, j’aimerais bien savoir quel serait le résultat de la commande “SW03# show ip dhcp snooping binding”, si on reboote les 3 switchs.

Boujour KayouMT,

Pour ta première question, Effectivement je m’était planté sur les sh ip dhcp snooping.:)

Deuxième question : Si tu reboot les trois Switchs que ce passe t’il ?

Les switchs remplissent leurs table DHCP Snooping passivement.

Ce qui veut dire qu’il va la remplir uniquement s’il voit un bail DHCP transité !
Si tu reboot tes trois switchs et que les clients gardent leurs baux DHCP : les tables serons vide !
Si tu reboot tes trois switchs et que les clients perdent leurs baux DHCP : les tables serons pleine !

Je répondrais à tes commentaires petit à petit , cela prend vraiment beaucoup de temps 🙂 Mais tes commentaire sont vraiement très utile et je te remercie encore pour cela

Bonne journée à toi !

Noel

Oui, comprends que c’est beaucoup d’efforts pour écrire ce genre d’articles. Il faut prendre le temps qu’il faut pour faire un travail de qualité. Entre temps, je vais lire les autres articles du site.

Pour en revenir au reboot des 3 switchs. Ça serait intéressant que je le teste. Je m’en étais tenu à ta phrase au sujet de la commande [ip dhcp snooping database].

“Il faut donc trouver une solution afin de sauvegarder cette base de donnée et de pouvoir la recharger en cas de redémarrage.”

Moi je m’étais fais ce lab sur packet tracer 🙂 ça permet de bien comprendre comment ça marche 🙂 En faite ce qui faut comprendre c’est que si tu reboot ton switch , ta table se vide entièrement … du coup situ fais du Source guard derrière bah c’est vite la merde ! C’est pour ça qu’il faut sauvegarder cette base de donnée.

Si j’ai bien compris, si la base de données a été sauvegardée par [ip dhcp snooping database], elle va être chargée intégralement si on reboot le switch ?

De ce que j’ai compris dans le CCNP SWITCH , c’est bien ça 🙂 mais je n’ai pas eu l’occasion de tester cela en live…

Merci pour les réponses ! J’aurai l’occasion de pratiquer tous ces concepts. J’ai un lab bien équipé chez moi : 2 switchs 3750E (avec Stackwise), 1 switch 2960, avec aussi GNS3 et PacketTracer.

Je suis tombée sur votre site, en faisant une recherche sur Google! Je confirme, c’est rare de trouver un blog Cisco en français de cette qualité!

Merci de partager vos connaissances avec nous 🙂

Laisser un commentaire

Votre adresse e-mail ne sera pas publiée.

4 + 13 =

CURSUS DE FORMATION

LA BOUTIQUE
DES GEEKS
