Les bases

OBJECTIFS PEDAGOGIQUES

/ INTRODUCTION


Les objectifs pédagogiques de cette leçon sont :

– savoir définir un domaine de collision
– comprendre le fonctionnement d’un hub
– comprendre les principes de base d’un switch
– comprendre les principes de base d’un réseau WiFi



Définition d’un domaine de collision :

Domaine = Ensemble de quelque chose = Un endroit vaste
Collision = Crash ! = Problème = Ce n’est pas normal !!



Un domaine de collision est donc un endroit vaste où il est possible d’avoir des crashs, des accidents !

Imaginez Paris et sa circulation sans règles :

– il y aurait plein d’accidents
– personne ne rentrerait entier chez lui
– il y aurait des bouchons phénoménaux

Afin de transmettre des informations sur un support commun de façon fiable, rapide et sans perte, il est primordial de mettre un « code de la route » en place.

Ce code se nomme CSMA (Carrier Sense Multiple Access), ce qui nous donne en français : écoute d’un support à accès multiple.

Il en existe plusieurs sortes :

– le CSMA/CD
– le CSMA/CA



Le CSMA/CD



Team Building !!!

CSMA / CD = Carrier Sense Multiple Access/Collision Detection



Qui l’utilise ?

Les HUB.

Comment nous pouvons imager ?

Un débat entre amis, avec personne pour gérer le débat : si tout le monde parle en même temps, on ne comprend rien.

Comment cela fonctionne-t-il ?

-> Si une personne parle alors tu te tais et tu écoutes
-> Si personne ne parle alors tu peux parler
-> Si quelqu’un commence à parler en même temps que toi alors tu te tais et tu attends un laps de temps aléatoire et à la fin de ce laps de temps si personne ne parle tu peux parler !



Les cartes réseau de nos ordinateurs suivent à la lettre ces règles.



Mise en situation


Nous avons ce cas de figure :

Architecture de base
Architecture de base

A veut parler à C.
F  veut parler à D.

Que va-t-il se passer ?

Une collision !

Boooom !!!

La Solution :

Le CSMA/CD

Le CSMA/CD
Le CSMA/CD





Le CSMA/CA



Il faut lever le doigt pour parler
Il faut lever le doigt pour parler !

CSMA / CA = Carrier Sense Multiple Access/Collision Avoidance



Qui l’utilise ?

Les réseaux sans fil (WiFi)

Comment nous pouvons imager ?

Une classe de 20 élèves et un prof.

– si un élève veut parler il lève le doigt
– le professeur choisi à qui donner la parole

Comment cela fonctionne ?

-> Si un ordi veut parler, il émet une trame RTS (Ready To Send)
-> Si le point d’accès l’autorise, il lui envoie une trame CTS (Clear To Send)
-> Si le point d’accès ne l’autorise pas notre ordi va attendre un laps de temps aléatoire



Mise en situation


Nous avons ce cas de figure :

Architecture de base
Architecture de base

Bleu et Vert sont connectés à un même réseau WiFi.
Ils veulent aller sur Internet en même temps.

Que va-t-il se passer ?

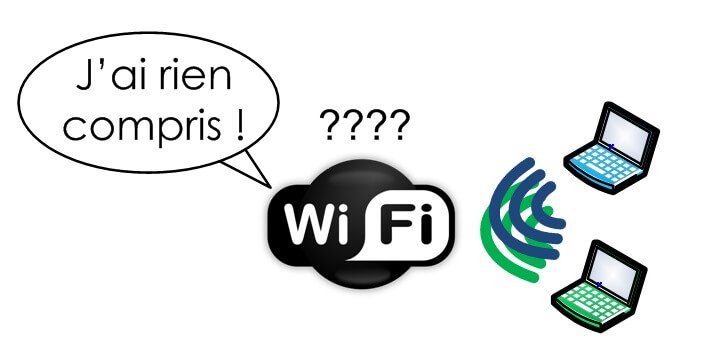

Brouhaha
Brouhaha

Le WiFi fonctionne sur une fréquence radio.
Notre borne WiFi ne comprendra rien aux informations reçues.

La solution :

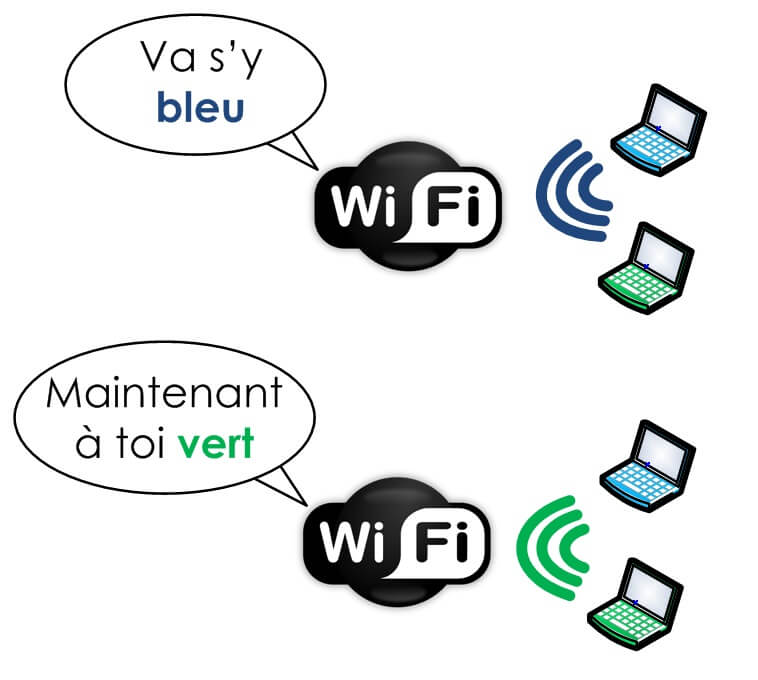

Le CSMA/CA

Le CSMA/CA
Le CSMA/CA





Domaine de collision







Pour les hubs


Domaine de collision - HUB
Domaine de collision – Hub

Tous les utilisateurs connectés à un même hub sont dans le même domaine de collision.

Nos ordinateurs utiliseront le CSMA/CD



Pour les points d’accès WiFi

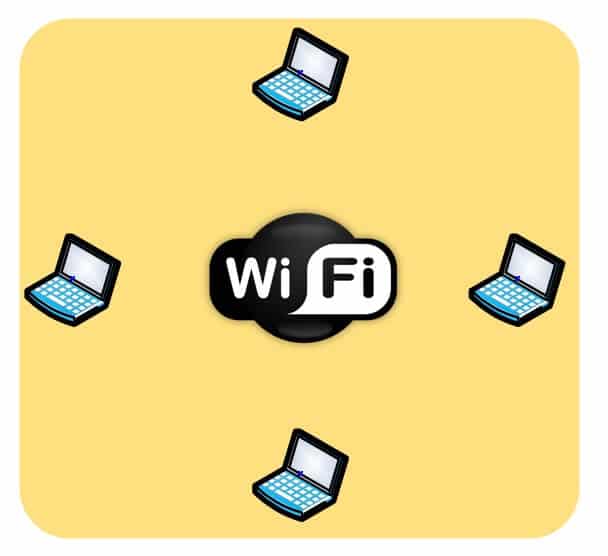

Domaine de collision - WiFi
Domaine de collision – WiFi

Tous les utilisateurs connectés à une même borne WiFi sont dans le même domaine de collision.

Nos ordinateurs utiliseront le CSMA/CA.



Pour les switchs

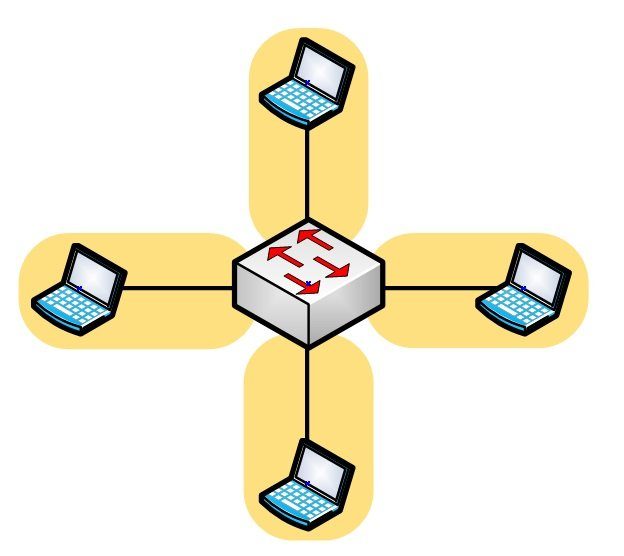

Domaine de collision - Switch
Domaine de collision – Switch

Chaque port d’un switch possède son propre domaine de collision !!

Nos ordinateurs utiliseront quand même le CSMA/CD (on ne sait jamais).



Définir les domaines de collision


Nous pouvons voir dans l’architecture ci-dessous que nous avons 8 domaines de collision :

8 domaine de collision
8 domaines de collision





Prochain article



La table ARP

La table ARP
La table ARP

Cet article parlera du fonctionnement de la table ARP.

Pour les questions sur les domaines de collisions, pas tous à la fois 🙂



En espérant que vous avez apprécié cet article !

N’hésitez pas à me la faire savoir !!
