Le protocole VTP
Introduction
VTP = Vlan Trunk Protocol
Imaginons que nous avons un réseau de desserte composé de 500 Switchs. Vous voulez créer un nouveau vlan. Vous devez donc passer sur les 500 équipements actifs afin de créer ce vlan dans leurs Vlan database (vlan.dat). Pourquoi pas se tourner vers un protocole d’apprentissage dynamique de vlan ? VTP est né !
Ce protocole va :
- Ajouter,
- Supprimer
- et Renommer
Les vlans d’une architecture à partir d’un point central. C’est un protocole Propriétaire CISCO.
Chapitre 1
Présentation du protocole VTP
Principe de fonctionnement
Le protocole VTP a pour objectif de synchroniser les informations VLAN entre les différents switchs d’un réseau étendu, en mettant à jour le fichier Vlan.dat. Le protocole VTP facilite la gestion des VLAN en permettant la création, la modification et la suppression de VLAN de manière centralisée.
Après avoir configuré le protocole VTP sur les différents switchs, la création de nouveaux VLAN se fait sur le serveur VTP. Ce dernier va ensuite diffuser la mise à jour des informations VLAN aux clients.
La configuration pour la diffusion automatique des VLAN est très simple, il suffit de configurer le protocole VTP et le reste se fait automatiquement. Cela permet de simplifier la configuration et la maintenance des VLAN dans un réseau étendu.
En utilisant le protocole VTP, les administrateurs peuvent gérer les VLAN de manière centralisée et cohérente, améliorant ainsi la sécurité, les performances et la flexibilité du réseau.
La synchronisation VTP
Chapitre 2
Les modes du protocole VTP
Présentation des différents mode VTP
Le protocole VTP (VLAN Trunking Protocol) permet une gestion centralisée des VLAN dans un réseau étendu. Il est important de comprendre les différents modes de configuration pour assurer une gestion efficace et sécurisée des VLAN.
- Le mode “SERVEUR” permet un contrôle total pour la création, suppression et renommage des VLAN dans le domaine. Il peut y avoir plusieurs switchs en mode “serveur” dans un domaine VTP, permettant une gestion centralisée et cohérente des VLAN.
- Le mode “CLIENT” ne permet pas de créer, supprimer ou renommer des VLAN, mais il apprend les créations et les modifications de VLAN du serveur VTP. Il relaie également les trames VTP par tous ses autres ports trunks.
- Le mode “TRANSPARENT” ne crée ni ne supprime de VLAN, mais relaie les informations provenant du serveur VTP vers ses ports trunks. Dans le cas de VTP v1, il relaie uniquement si le domaine et la version VTP sont respectés. Dans le cas de VTP v2/3, il relaie les informations en toute circonstance.
- le mode “OFF” ignore complètement le VTP et est disponible uniquement avec le VTP version 3. Cela peut être utile dans des scénarios où le VTP n’est pas nécessaire ou s’il est désactivé pour des raisons de sécurité.
En utilisant les différents modes de configuration du protocole VTP, les administrateurs peuvent mieux contrôler la gestion des VLAN dans leur réseau, améliorer la sécurité et la performance, et simplifier la configuration et la maintenance.
Chapitre 3
Les versions du protocole VTP
Le protocole VTP existe en trois versions, chacune offrant des fonctionnalités et des avantages différents.
- La version 1 est la version par défaut du protocole VTP et offre des fonctionnalités de base pour la gestion des VLAN.
- La version 2 a été introduite pour résoudre certains problèmes de sécurité et de performance rencontrés avec la version 1, notamment en introduisant le mode “transparent”. Le mode “transparent” permet à un switch VTP de relayer les informations VTP sans vérifier la version VTP, ce qui peut être utile dans des scénarios spécifiques où une mise à niveau de la version VTP est en cours.
- La version 3 est la dernière version du protocole VTP et offre des fonctionnalités avancées pour la gestion des VLAN, telles que la prise en charge des VLAN 1 à 4095, des Private VLAN (PVLAN), et du Remote SPAN (RSPAN). Elle permet également la création du mode “off”, qui permet à un switch de complètement ignorer le protocole VTP. La version 3 introduit également des fonctionnalités de sécurité avancées, telles que l’authentification et la synchronisation des bases de données du protocole MST.
En conclusion, la version 3 du protocole VTP offre des fonctionnalités avancées et des améliorations de sécurité par rapport aux versions précédentes. Les versions 1 et 2 peuvent travailler ensemble, mais la différence réside au niveau du mode “transparent”. Il est recommandé d’utiliser la version la plus récente du protocole VTP pour bénéficier de toutes les fonctionnalités et des améliorations de sécurité.
Chapitre 4
Les échanges VTP
Afin d’échanger des informations , le protocole VTP utilise 3 types de trames :
Summary Advertisements
- Toutes les 300 secondes
- À chaque mise à jour du vlan.dat du serveur VTP
Il contient :
- Version VTP
- VTP domain
- Numéro de la révision
- Time Stamp
- Le hash MD5
- Le nombre de subset advertisements qui suit.
Subset
Advertisements
- Création ou suppression d’un VLAN
- Activation ou désactivation d’un VLAN
- Changement de nom d’un VLAN
- Changement du MTU d’un VLAN
Demande de mise jour fait par le client
- Suppression de sa vlan.dat
- Réception d’un Summary Advertissement avec une révision trop élevée
Chapitre 5
Le VTP PRUNNING
Lorsqu’un PC dans un VLAN envoie un broadcast, il sera transmis sur toutes les interfaces en mode “Trunk” du réseau. Cela peut causer des congestions de trafic inutiles, en particulier pour les VLAN qui ne sont pas présents partout dans l’architecture.
Lorsqu’un PC dans un VLAN envoie un broadcast, il sera transmis sur toutes les interfaces en mode “Trunk” du réseau. Cela peut causer des congestions de trafic inutiles, en particulier pour les VLAN qui ne sont pas présents partout dans l’architecture.
Pour éviter cela, le protocole VTP a intégré l’option de “pruning”. Cette fonctionnalité permet de limiter la propagation des broadcasts aux VLAN qui sont présents sur chaque lien du réseau. Les switches de chaque VLAN échangent des messages pour déterminer quels VLAN sont présents sur chaque lien et ajustent automatiquement leur configuration de pruning en conséquence.
Ainsi, lorsqu’un PC envoie un broadcast, il ne sera transmis qu’aux switches qui ont des interfaces appartenant au même VLAN. Cela permet d’optimiser la bande passante du réseau et de réduire la congestion de trafic inutile.
En utilisant l’option de pruning, les administrateurs peuvent améliorer les performances et l’efficacité de leur réseau, tout en évitant les problèmes de congestion de trafic inutiles.
Configuration
Switch(config)# vtp prunning Chapitre 6
Configuration du protocole vtp
Afin que le protocole VTP soit opérationnel, il faut que les équipements actifs ai en commun :
- Domaine VTP.
- Mot de passe MD5.
- Numéro de révision.
- La même date de dernière modification.
- Source de la dernière modification.
Étape 1 : Choix de la version VTP
Switch(config)# vtp version { 1 | 2 | 3 }
Étape 2 : Spécifier le nom de domaine VTP
Switch(config)# vtp domain FingerInTheNet
Étape 3 : Choisir le mode de notre switch
Switch(config)# vtp mode { server | client | transparent | off }
Étape 4 : Sécuriser le protocole VTP
Switch(config)# vtp password XXXX
Étape 5 : Créer les Vlans sur le serveur VTP
L’administrateur réseau devra créer manuellement les Vlans sur le Switch en mode VTP Server :
VTP_SERVER(config)# vlan 10 VTP_SERVER(config-vlan)# name SECRÉTAIRE VTP_SERVER(config-vlan)# exit VTP_SERVER(config)# vlan 20 VTP_SERVER(config-vlan)# name BOSS VTP_SERVER(config-vlan)# exit VTP_SERVER(config)# vlan 30 VTP_SERVER(config-vlan)# name VENDEUR VTP_SERVER(config-vlan)# exit
Vérification :
Switch# show vlan VLAN Name Status Ports ---- -------------------------------- --------- ------------------------------- 1 default active Fa0/1, Fa0/2, Fa0/3, Fa0/4 Fa0/5, Fa0/6, Fa0/7, Fa0/8 Fa0/9, Fa0/10, Fa0/11, Fa0/12 Fa0/13, Fa0/14, Fa0/15, Fa0/16 Fa0/17, Fa0/18, Fa0/19, Fa0/20 Fa0/21, Fa0/22, Fa0/23, Fa0/24 Gig0/2 10 SECRETAIRE 20 BOSS 30 VENDEUR 1002 fddi-default active 1003 token-ring-default active 1004 fddinet-default active 1005 trnet-default active
Nos Vlans sont bien configurés !
Étape 6 : Vérification sur un Switch en mode VTP Client
Vérifications :
Switch# show vlan VLAN Name Status Ports ---- -------------------------------- --------- ------------------------------- 1 default active Fa0/1, Fa0/2, Fa0/3, Fa0/4 Fa0/5, Fa0/6, Fa0/7, Fa0/8 Fa0/9, Fa0/10, Fa0/11, Fa0/12 Fa0/13, Fa0/14, Fa0/15, Fa0/16 Fa0/17, Fa0/18, Fa0/19, Fa0/20 Fa0/21, Fa0/22, Fa0/23, Fa0/24 Gig0/2 10 SECRETAIRE 20 BOSS 30 VENDEUR 1002 fddi-default active 1003 token-ring-default active 1004 fddinet-default active 1005 trnet-default active
Nos Vlans ont été créés automatiquement !!!
Il ne vous reste plus qu’à affecter les ports de vos Switchs dans des Vlans !!!
en résumé
Switch(config)# vtp version { 1 | 2 | 3 } Switch(config)# vtp domain FingerInTheNet Switch(config)# vtp mode { server | client | transparent | off } Switch(config)# vtp password XXXX
Chapitre 7
Vérification du protocole vtp
Afin de vérifier si deux équipements sont synchronisés , utilisez la commande
SW1# show vtp status
VTP Version capable : 1 to 3 VTP Version running : 1 VTP Domain Name : FINGERINTHENET VTP Pruning Mode : Disabled VTP Traps Generation : Disabled Device ID : 001f.6cd2.3a00 Configuration last modified by 1.1.1.1 at 27-1-03 02:48:32 Local updater ID is 1.1.1.1 (no valid interface found) Feature VLAN: -------------- VTP Operating Mode : Server Maximum VLANs supported locally : 255 Number of existing VLANs : 7 Configuration Revision : 42 MD5 digest : 0x07 0xBF 0x4A 0xC5 0x97 0x18 0x72 0x36
SW2# show vtp status
VTP Version capable : 1 to 3
VTP Version running : 1
VTP Domain Name : FINGERINTHENET VTP Pruning Mode : Disabled VTP Traps Generation : Disabled Device ID : 001f.6cd2.3a00 Configuration last modified by 1.1.1.1 at 27-1-03 02:48:32 Local updater ID is 1.1.1.1 (no valid interface found) Feature VLAN: -------------- VTP Operating Mode : Client Maximum VLANs supported locally : 255 Number of existing VLANs : 7 Configuration Revision : 42
MD5 digest : 0x07 0xBF 0x4A 0xC5 0x97 0x18 0x72 0x36
Ils doivent donc avoir le même :
- Domaine VTP.
- Mot de passe MD5.
- Numéro de révision.
- La même date de dernière modification.
- Source de la dernière modification.
Chapitre 8
Questions / Réponse
VTP SERVER
Seulement sur le VTP SERVER, cette option sera activée dans toute la topologie VTP.
Chapitre 8
Exercice VTP
Chapitre 9
Mind Map
Pour finir cet article, voici une idée de MindMap pour le protocole VTP :
Sur le même thème :
Merci de votre soutien et de votre fidélité ! Ce site existe grâce à vous et je ne vous remercierais jamais assez !
Le protocole STP
Introduction
Le but du Spanning-Tree est d’obtenir une architecture LAN SANS BOUCLE.
Le premier protocole permettant de faire du Spanning-Tree est le protocole STP (Spanning-Tree Protocol). Pour transformer une architecture maillée en architecture sans boucle, STP va devoir désactiver certaines liaisons. Pour ce faire, il a la possibilité de mettre les ports d’un switch dans un de ces deux états (state) stables :
Forwarding (FWD) :
- fonctionnement normal du port
Blocking (BLK) :
- le port n’émet rien sauf des trames STP
- le port reçoit tous mais ne traite que les trames STP
Pour prendre ce type de décision, il va falloir que tous les switchs se mettent d’accord sur l’architecture logique à adopter. Nos switchs vont échanger des informations STP via des trames BPDU, pour qu’il soit tous d’accord, ils vont dans un premier temps devoir élire un chef !!
Le Chef sera appelé le root-bridge !
Le protocole STP
LE COURS EN VIDéo
Vidéo STP (1/2)
Chapitre 1
Élection des BRIDGE
Comment le root bridge est élu ?
Grâce au Bridge ID (BID).
Comment est généré le Bridge-ID ?
Le Bridge ID est généré automatiquement par nos switchs. Il est composé de 2 choses:
Bridge Priority
- sur 2 octets
- peut-être modifié par l’administrateur
- compris entre 0 et 65 535
- possède un pas de 4096 (4096, 8192, 12228, …, 57344 ou 61440)
- par défaut : 32 768
MAC Address
- sur 6 octets
- correspond à l’adresse MAC de notre switch
Quel est le rôle des trames BPDU ?
Grâce aux trames BPDU, nos switchs vont chercher l’équipement actif possédant la valeur de Bridge Priority la plus faible. Si tout le monde à la même valeur de bridge priority. Ils vont chercher qui à la MAC Address la plus faible.
Par défaut, le switch possédant l’adresse Mac la plus faible va être le root bridge !
Conclusion :
Ce sera donc le switch le plus vieux de votre réseau qui sera le chef de votre topologie de niveau 2 ! Il est primordial de mettre votre cœur de réseau en tant que root bridge (#chef) en jouant sur son bridge priority. Dès que le “root bridge” est élu, tous les liens vont se mettre soit en forwarding, soit en blocking, en suivant la logique suivante :
- Tous les ports du switch “root bridge” (#chef) vont être obligatoirement dans l’état forwarding
- Le port de chaque “non root bridge” (#lesautresswitchs) qui a le coût administratif le plus petit pour aller vers le “root bridge” est dans l’état forwarding
- Les autres liaisons seront inactives. Sur une liaison inactive, il y aura toujours un port dans l’état forwarding et un autre dans l’état blocking.
Si un lien actif tombe, il sera remplacé par un lien inactif en suivant la logique ci-dessus.
Comment les non-root bridge sont élu ?
Les switchs qui ne seront pas ROOT-BRIDGE seront des NON-ROOT-BRIDGE 😉
Chapitre 2
Le rôles des ports dans une architecture STP
Nous avons vu que les ports de nos switchs peuvent prendre 2 états :
- forwarding
- blocking
Le protocole STP va aussi définir un rôle pour chaque port, il existe 3 rôles :
- root port
- designated port
- blocking port
Pour définir quel port de notre switch va devenir le root-port ->
- Le coût administratif le plus bas
Si égalité
- La valeur du Bridge ID la plus faible
Si égalité
- Le numéro de port le plus faible.
Comment se définit le root-port ?
L’élection du root-port va se dérouler de cette manière :
- Le coût administratif le plus bas
Si égalité
- La valeur du Bridge ID la plus faible
Si égalité
- Le numéro de port le plus faible.
Comment se définissent les designated-port ?

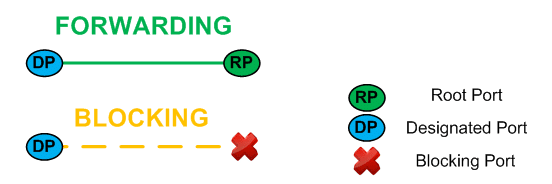

Un port qui a le rôle de “designated port” est dans l’état forwarding.
Tous les ports du root bridge (#chef) ont le rôle de “designated port”.

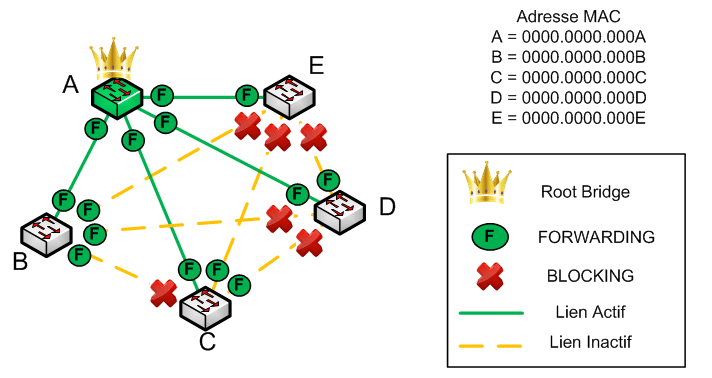

Seules les liaisons entre “root port” et “designated port” seront actives.
Les autres liaisons posséderont un port en “designated port” et un port en “blocking port”. Afin de déterminer lequel des deux ports aura le rôle de “designated port”, on va définir lequel des deux switchs possède :
- La liaison avec le coût le plus faible pour atteindre le “root bridge” (root path cost)
En cas d’égalité
- La Priorité la plus faible ( Bridge ID : par défaut 32 768)
En cas d’égalité
- L’adresse MAC la plus faible
Les autres ports seront dans l’état Blocking :
Comment se définissent les blocking-port ?
C’est les autres ports
Chapitre 3
Élection des rôles
Le coût administratif le plus bas
Nous avons vu plus haut que chaque switchs “non-root bridge” va mettre le port qui a le coût administratif le plus bas pour discuter avec le root- bridge dans l’état “forwarding”. Ce port aura le rôle de “root port”.
Comment calcule-t-il le coût administratif ? En prenant en compte le tableau suivant :
- 10 Mbps = 100
- 100 Mbps = 19
- 1 Gbps = 4
- 10 Gbps = 2
Étape 1 :
Le root bridge envoie une trame BPDU sur tous ces ports avec une valeur de “root path cost” (coût du chemin vers le root bridge) égale à 0.
Étape 2 :
Les switchs recevant cette trame BPDU mettent cette valeur de “path cost” sur l’interface physique de réception.
Étape 3 :
Ces derniers renvoient sur leurs autres interfaces une trame BPDU avec un “root path cost” égale à 0 + la valeur de l’interface de sortie.
Exemple :
Le switch 1 possède uniquement des interfaces FastEthernet. Il reçoit sur l’interface FastEthernet 0/1 un message BPDU possédant un “root path cost” égal à 0. Il va donc envoyer une trame BPDU sur ces autres ports FastEthernet avec une valeur de “root path cost” égale à 19 (0+19).
L’interface physique de chaque “non-root switch” possédant la valeur “root path cost” la plus faible aura le rôle de “root-port”.
Pour illustrer cela , nous allons nous baser sur la même architecture vu précédemment.
Le seul point qui va différer sur les deux architectures est le coût des liaisons.

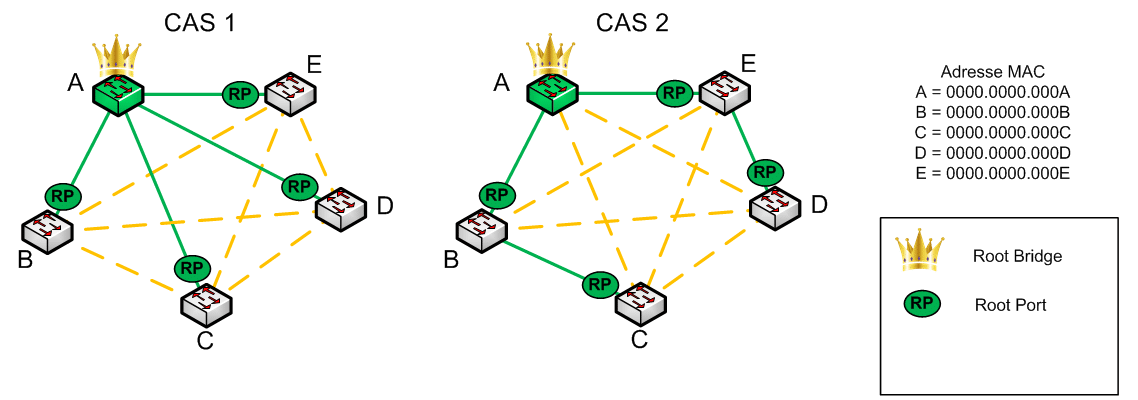

Maintenant, mettons sur ces architectures nos “root-port” :
Les switchs C et D ont trouvé un chemin plus court en passant respectivement vers B et E.
La valeur du Bridge ID la plus faible
Protocole STP – Bridge ID
Imaginons ce cas de figure :
Un de nos switchs reçoit sur deux de ses ports une trame BPDU possédant le même coût administrative. Du coup quelle liaison va-t-il choisir de mettre en mode Forwarding ?
Dans notre trame BPDU, nous avons vu plus haut que chaque switch intègre son Bridge ID.
Vu que le coût administratif est égal pour ces deux trames BPDU, notre switch va regarder la valeur du Bridge ID de ces deux trames et va décider de mettre en mode forwarding l’interface qui a reçu le BDPU avec le Bridge ID le plus faible.
Dans notre cas, tout notre Bridge ID ont une valeur par défaut.
Le switch B possède une adresse mac plus faible que le switch C.
Le switch D va donc passer par le switch B afin d’atteindre le root bridge.
Le numéro de port le plus faible
Notre switch D reçoit deux trames BPDU sur 2 ports différents :
- Les coûts administratifs sont égaux
- Les bridges ID sont égaux (vu qu’ils proviennent du même switch).
Notre switch va donc devoir choir une liaison a mettre en forwarding et l’autre en blocking.
Le numéro de port le plus faible sera mis en actif.
Chapitre 4
État des ports STP
État des ports STP
Nos ports STP peuvent prendre plusieurs états. Il existe de différents types d’états :
État stable
- disabled(avec la commande shutdown)
- blocking(le protocole a pris la décision de bloquer ce port pour éviter une boucle, il reçoit et traite toujours les trames BPDU qu’il reçoit)
- forwarding(le port est actif)
État transitoire
- listening (le port peut envoyer et recevoir des trames BPDU) = 15s
- learning(idem que l’état “listening”, sauf qu’il va en même temps remplir sa table ARP) = 15s
Communication STP
Nos switchs échanges des informations concernant le STP via des trames BPDU (Bridge Protocol Data Units). Il existe 2 types de trames BPDU :
Configuration BPDU :
- Permet de tenir au courant ses voisins de l’état de santé de la topologie STP.
Topologie Change Notification BPDU (TCN BPDU) :
- Permet d’annoncer un changement de topologie STP.
Par défaut , un Switchs envoie une trame BPDU toutes les 2 secondes sur tous ses ports .
En cas de panne
Afin de maintenir notre architecture à jour et à prêt à basculer en cas de panne , le “root bridge” envoie sur tous ses ports et toutes les 2 secondes une trame “Hello BPDU“.
Cette trame contient :
- le root Bridge ID
- le Bridge ID (dans ce cas , il sera identique au root Bridge ID)
- le coût pour atteindre le root bridge (dans ce cas, il sera égal à zéro)
Chaque non Root Bridge (#paschef) remplace le Bridge ID et le coût pour atteindre le root bridge (#chef) par les siens et retransmet cette trame sur tous ses ports “designated port”.
Si un switch ne reçoit plus de trame Hello BPDU pendant 20secondes (10 x 2sec) , il va commencer à essayer de changer la topologie STP. Cet intervalle de temps s’appelle le “MaxAge“.
Lorsque la topologie STP commence à changer et que cela nécessite qu’un port précédemment en mode blocking doive passer en mode forwarding. Il va passer dans les stades d’écoute (listening) et d’apprentissage (learning).
fDans le guide officiel du CCNA 200-125 , nous pouvons trouver ce tableau :
Il nous indique que les états blocking, forwarding et disable (shutdown, éteint) sont des états stables et que les états listening et learning sont des états transitoires. Chacun de ses états transitoires dure 15 secondes.
Il va falloir 50 secondes (20+15+15) à notre topologie STP afin de pallier à une panne réseau.
Ce temps est beaucoup trop important. Le protocole RSTP (Rapid STP) est né.
Sur le même thème :
Merci de votre soutien et de votre fidélité ! Ce site existe grâce à vous et je ne vous remercierais jamais assez !
