1.2 – Les modèle OSI et TCP/IP

Présentation du modèle OSI

Le modèle OSI est une approche conceptuelle qui décompose les protocoles de communication réseau en sept couches distinctes. Son objectif principal est de permettre aux différents fabricants et développeurs de protocoles de collaborer et de concevoir des systèmes qui peuvent fonctionner ensemble de manière transparente. En segmentant le processus de communication réseau en couches, le modèle OSI facilite la conception, le développement, la compréhension et le dépannage des réseaux.

L’Importance du Modèle OSI : Une Communication Standardisée

L’image présentée offre une comparaison visuelle entre la communication entre appareils avant et après l’introduction du modèle OSI (Open Systems Interconnection). Elle met en lumière la valeur ajoutée de ce modèle en termes de standardisation et d’interopérabilité entre différents appareils et systèmes.

La Situation Avant le Modèle OSI :

Sur la gauche, nous observons trois types d’ordinateurs représentés : IBM, MAC et HP.

• Entre IBM, MAC et HP : Nous voyons des flèches rouges coupées, indiquant une absence de communication. Cela signifie que sans un modèle standard, ces systèmes ne peuvent pas communiquer efficacement entre eux. Chaque fabricant avait probablement son propre protocole de communication, rendant la compatibilité inter-marques un défi.

La Situation Après l’Introduction du Modèle OSI :

• Entre chaque paire d’ordinateurs : Nous voyons une communication fluide représentée par des flèches vertes. Cette interconnexion est facilitée par le modèle OSI.
• Le terme “OSI” : Il est placé entre chaque paire d’appareils, montrant que le modèle OSI sert de médiateur ou de langage commun, permettant à ces systèmes autrefois incompatibles de communiquer entre eux.

Implications et Avantages :

L’adoption du modèle OSI présente plusieurs avantages :

• Interopérabilité : Les fabricants peuvent désormais concevoir leurs appareils pour qu’ils soient compatibles avec une norme reconnue, facilitant la communication entre différents appareils et marques.
• Standardisation : Le modèle OSI a créé une norme industrielle, permettant à tous les acteurs du domaine des réseaux d’avoir un langage et des principes communs.
• Facilité de dépannage : Avec un modèle standard en place, diagnostiquer et résoudre des problèmes de réseau devient plus structuré et simplifié.

Conclusion

En conclusion, cette image illustre la révolution qu’a été l’introduction du modèle OSI dans le monde des communications réseau. Avant son adoption, chaque fabricant suivait ses propres règles, mais avec l’OSI, un standard unifié a été établi, ouvrant la voie à une communication inter-systèmes fluide et efficace.

Le Modèle OSI : Une Communication entre Bob et Alice

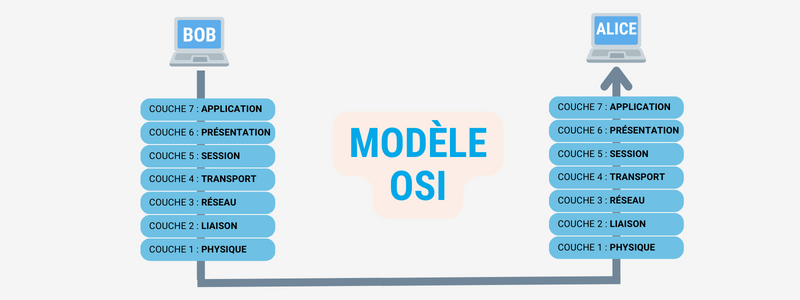

L’image présentée illustre le processus de communication entre deux ordinateurs, Bob et Alice, à travers les différentes couches du modèle OSI (Open Systems Interconnection). Le modèle OSI est un cadre conceptuel utilisé pour comprendre comment les données sont échangées entre deux systèmes sur un réseau.

1. Contexte :

Bob et Alice représentent deux ordinateurs (ou tout autre dispositif réseau) qui souhaitent communiquer entre eux. Pour que cette communication soit efficace, chaque étape de la transmission des données est traitée par une série de couches interconnectées, comme décrit par le modèle OSI.

2. Les Couches du Modèle OSI :

• Couche 1 : Physique – C’est la couche la plus basique, où les données sont converties en signaux électriques, optiques ou sans fil pour être transmises sur le réseau.
• Couche 2 : Liaison – Cette couche s’occupe des cadres de données, en ajoutant des informations comme l’adresse MAC pour assurer que les données atteignent le bon dispositif sur un réseau local.
• Couche 3 : Réseau – À cette étape, les données sont encapsulées dans des paquets avec des adresses IP pour guider leur voyage à travers des réseaux interconnectés, souvent avec l’aide de routeurs.
• Couche 4 : Transport – Ici, les données sont segmentées et la communication est établie entre les deux ordinateurs pour s’assurer que les données sont transmises de manière fiable.
• Couche 5 : Session – Cette couche établit, gère et termine les connexions, ou “sessions”, entre les applications des deux ordinateurs.
• Couche 6 : Présentation – Avant d’être transmises, les données sont traduites en un format commun pour assurer qu’elles soient compréhensibles à la réception.
• Couche 7 : Application – C’est l’interface entre l’utilisateur et le processus de communication. Elle fournit les services réseau nécessaires pour les applications logicielles.

3. Comment Bob et Alice communiquent-ils à travers ces couches ?

Quand Bob veut envoyer un message à Alice :

1. Il commence par la Couche 7 (Application), où l’information est générée.
2. Cette information est ensuite passée à travers chaque couche, chaque couche ajoutant ses propres informations ou effectuant ses propres transformations.
3. À la Couche 1 (Physique), le message est transmis sur le médium physique (par exemple, un câble).
4. Alice reçoit le message, qui passe alors à travers les mêmes couches mais dans l’ordre inverse, de la Couche 1 (Physique) à la Couche 7 (Application).
5. Alice peut maintenant voir et comprendre le message original de Bob.

Conclusion

En conclusion, cette image illustre la séquence complexe mais organisée d’étapes par lesquelles les données passent lorsqu’elles sont échangées entre deux dispositifs sur un réseau. Le modèle OSI fournit une méthode standardisée pour comprendre et dépanner ces échanges.

Comparaison des Modèles OSI et TCP/IP

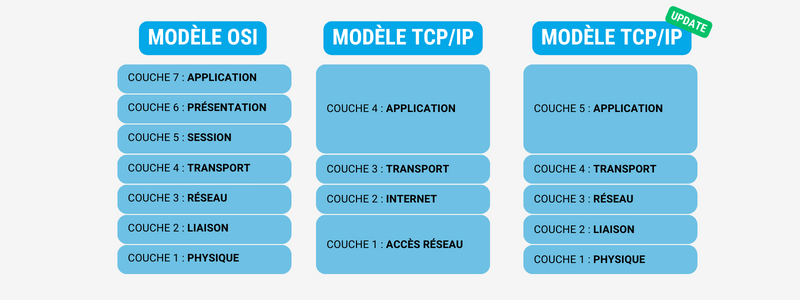

L’image présentée offre une comparaison visuelle entre le modèle OSI (Open Systems Interconnection), le modèle TCP/IP original et une version mise à jour du modèle TCP/IP. Ces modèles sont utilisés pour conceptualiser les différentes étapes impliquées dans la communication réseau. Examinons de plus près chaque modèle:

1. Modèle OSI :

Ce modèle est composé de sept couches, chaque couche ayant une fonction spécifique.

• Couche 7 – Application : Interagit directement avec les applications utilisateur.
• Couche 6 – Présentation : S’assure que l’information est présentée de manière lisible.
• Couche 5 – Session : Établit, gère et termine les sessions de communication.
• Couche 4 – Transport : Gère la transmission de données fiable entre les systèmes.
• Couche 3 – Réseau : Achemine les paquets de données à travers le réseau.
• Couche 2 – Liaison : Fournit un cadre pour la communication entre les appareils sur un réseau local.
• Couche 1 – Physique : Décrit les médias physiques tels que les câbles et les commutateurs.

2. Modèle TCP/IP original :

Il condense le modèle OSI en quatre couches.

• Couche 4 – Application : Fusionne les fonctions des couches Application, Présentation et Session de l’OSI.
• Couche 3 – Transport : Similaire à la couche Transport de l’OSI.
• Couche 2 – Internet : Équivalente à la couche Réseau de l’OSI.
• Couche 1 – Accès Réseau : Combine les couches Physique et Liaison de l’OSI.

3. Modèle TCP/IP mis à jour :

Cette version mise à jour semble diviser certaines des couches du modèle original pour une meilleure précision.

• Couche 5 – Application : Correspond à la couche Application du modèle OSI.
• Couche 4 – Transport : Similaire à la couche Transport des deux autres modèles.
• Couche 3 – Réseau : Équivalente à la couche Réseau de l’OSI.
• Couche 2 – Liaison : Similaire à la couche Liaison de l’OSI.
• Couche 1 – Physique : Décrit le support physique tout comme dans le modèle OSI.

Conclusion

Il est essentiel de comprendre ces modèles car ils offrent une structure pour comprendre comment les réseaux fonctionnent, même si dans la pratique, le modèle TCP/IP est le plus largement adopté. La présentation visuelle aide à comprendre comment chaque modèle conceptualise la communication réseau et comment le modèle TCP/IP a évolué pour être plus aligné sur le modèle OSI.
