TP 2 – OSPFv3 – IPv6

Configuration de R1

• Configurer OSPFv3 sur plusieurs routeurs.
• Vérifier la connectivité IPv6 à travers les réseaux.
• Examiner et comprendre les tables de routage OSPFv3.

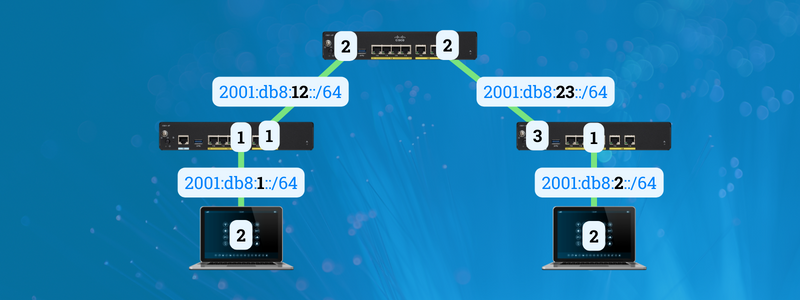

TOPOLOGIE

Configuration de R1

R1(config)# interface G0/0
R1(config-if)# description LAN
R1(config-if)# ipv6 address 2001:db8:1::1/64
R1(config-if)# exit

R1(config)# interface G0/1
R1(config-if)# description VERS_R2
R1(config-if)# ipv6 address 2001:db8:12::1/64
R1(config-if)# exit

R1(config)# ipv6 router ospf 1
R1(config-rtr)# router-id 1.1.1.1
R1(config-rtr)# exit

R1(config)# interface G0/0
R1(config-if)# ipv6 ospf 1 area 0

R1(config)# interface G0/1
R1(config-if)# ipv6 ospf 1 area 0

Configuration de R2


R2(config)# interface G0/0
R1(config-if)# description VERS_R1
R2(config-if)# ipv6 address 2001:db8:12::2/64
R2(config-if)# exit

R2(config)# interface G0/1
R1(config-if)# description VERS_R3
R2(config-if)# ipv6 address 2001:db8:23::2/64
R2(config-if)# exit

R2(config)# ipv6 router ospf 1
R2(config-rtr)# router-id 2.2.2.2
R2(config-rtr)# exit

R2(config)# interface G0/0
R2(config-if)# ipv6 ospf 1 area 0
R2(config-if)# exit

R2(config)# interface G0/1
R2(config)# ipv6 ospf 1 area 0
R2(config-if)# exit

Configuration de R3

R3(config)# interface G0/0
R1(config-if)# description LAN
R3(config-if)# ipv6 address 2001:db8:3::1/64
R3(config-if)# exit

R3(config)# interface G0/1
R1(config-if)# description VERS_R2
R3(config-if)# ipv6 address 2001:db8:23::3/64
R3(config-if)# exit

R3(config)# ipv6 router ospf 1
R3(config-rtr)# router-id 3.3.3.3
R3(config-rtr)# exit

R3(config)# interface G0/0
R3(config-if)# ipv6 ospf 1 area 0

R3(config)# interface G0/1
R3(config-if)# ipv6 ospf 1 area 0

Vérification

Depuis n’importe quel routeur, utilisez la commande :

R1# show ipv6 ospf neighbor

Pour voir la table de routage OSPFv3 :

R1# show ipv6 route ospf

Test de Connectivité

Depuis R1, tentez de pinger l’interface de R3

R1# ping 2001:db8:23::3
