1.3.3 – Identifiez les problèmes d’interface et de câble

Problèmes d’interface et de câble : collision

Les collisions sont des événements qui se produisent lorsque deux dispositifs ou plus transmettent simultanément des données sur le même segment de réseau. Elles sont normales dans les environnements Ethernet half-duplex, mais elles peuvent entraîner des baisses de performance si elles sont trop fréquentes.

Origines des collisions :

• Half-duplex vs. Full-duplex : Dans un environnement half-duplex, les dispositifs ne peuvent pas envoyer et recevoir des données simultanément, ce qui peut entraîner des collisions. Les commutateurs modernes et les cartes réseau prennent en charge le mode full-duplex, où les collisions ne devraient pas se produire.
• Taille du domaine de collision : Dans les anciens réseaux Ethernet (comme 10BASE-T), le réseau était segmenté à l’aide de hubs, qui ne faisaient que retransmettre les paquets qu’ils recevaient à tous les ports. Cela créait un grand domaine de collision. Les commutateurs ont depuis remplacé les hubs car ils créent des domaines de collision individuels pour chaque port, réduisant ainsi les collisions.

Comment identifier et résoudre les collisions :

• Voyants d’état : Sur les équipements réseau Cisco, des voyants LED indiquent souvent l’état de l’interface. Une LED clignotant de manière excessive pourrait indiquer des collisions.
• Commandes de diagnostic : Sur les routeurs et commutateurs Cisco, la commande show interfaces est très utile pour diagnostiquer les problèmes. Elle fournit des informations sur l’interface, y compris les statistiques relatives aux collisions.Exemple :ciscoCopy codeRouter#show interfaces FastEthernet 0/0 Dans la sortie, cherchez des lignes comme “collisions” ou “late collisions”. Un nombre élevé ici indique des problèmes.

Résolution :

1. Vérifiez la configuration duplex de l’interface. Si un côté est configuré en half-duplex et l’autre en full-duplex, cela peut causer des collisions.
2. Remplacez les câbles suspects. Un câble défectueux ou de mauvaise qualité peut causer des collisions.
3. Si vous utilisez encore des hubs, envisagez de les remplacer par des commutateurs.

Notez que dans les réseaux modernes Ethernet, en particulier ceux qui utilisent des commutateurs et sont configurés en full-duplex, les collisions sont rares. Si vous observez des collisions dans un tel réseau, cela pourrait être indicatif d’un autre problème, comme un mauvais câblage ou une mauvaise configuration.

Problèmes d’interface et de câble : Duplex

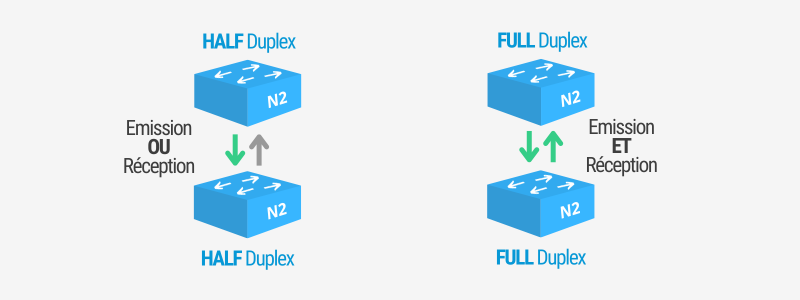

Le mode duplex d’une interface réseau détermine comment les données sont transmises entre les dispositifs.

• Half-Duplex (semi-duplex): Les dispositifs peuvent envoyer ou recevoir des données, mais pas simultanément. Cela peut entraîner des collisions si deux dispositifs tentent de communiquer en même temps.
• Full-Duplex: Les dispositifs peuvent envoyer et recevoir des données simultanément, éliminant ainsi les collisions.

Problèmes liés au duplex :

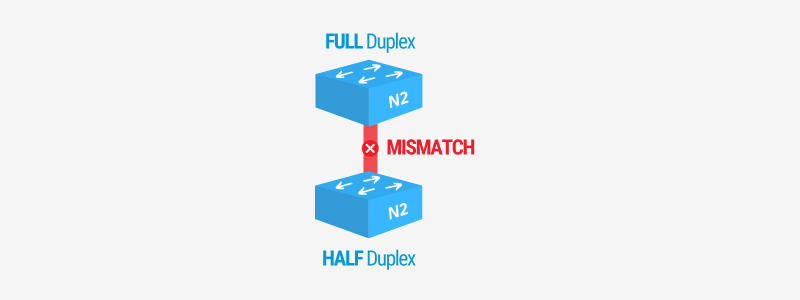

Le problème le plus courant lié au duplex est le “duplex mismatch”. Cela se produit lorsque les deux extrémités d’un lien ont des paramètres de duplex différents.

• Symptômes de mismatch de duplex : Performances réseau réduites. / Augmentation des collisions (si un côté est en half-duplex).
• Causes courantes du mismatch de duplex : Configuration manuelle incorrecte. / Échec de la négociation automatique.

Identification des problèmes de duplex sur les équipements Cisco :

• Commandes de diagnostic : La commande show interfaces sur les équipements Cisco fournit des informations sur l’état de l’interface, y compris le mode duplex.

Exemple :

 Router# show interfaces FastEthernet 0/0

Dans la sortie, cherchez une ligne indiquant “Full-duplex” ou “Half-duplex”. Si l’une des extrémités est configurée différemment de son partenaire, vous avez identifié un mismatch de duplex.

Résolution :

1. Vérifiez la configuration des deux dispositifs. S’assurer que les deux côtés de la connexion sont soit configurés manuellement pour utiliser le même mode duplex, soit configurés pour la négociation automatique.
2. Si la négociation automatique est utilisée, vérifiez que les deux dispositifs la supportent et qu’ils sont correctement configurés.
3. Si nécessaire, configurez manuellement les deux côtés de la connexion avec le même mode duplex.

Meilleures pratiques :

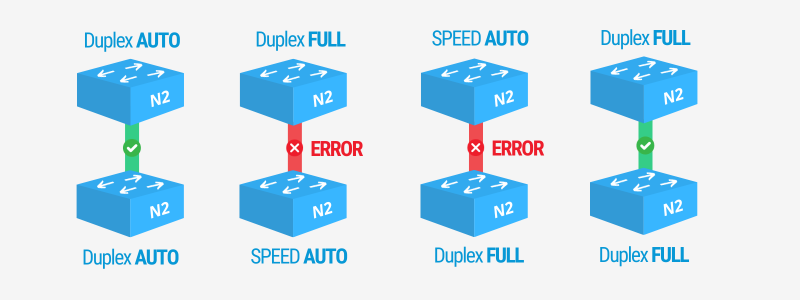

• Toujours configurer les interfaces en “auto” pour la négociation de duplex et de vitesse, sauf si vous avez une raison spécifique de ne pas le faire.
• Si vous configurez manuellement une interface, assurez-vous de vérifier et de configurer son interface partenaire en conséquence.
• Documentez toutes les configurations manuelles pour faciliter le dépannage à l’avenir.

En conclusion, bien que le mismatch de duplex soit un problème courant dans les réseaux, il est également facile à diagnostiquer et à résoudre avec les bonnes connaissances et outils. Une compréhension solide du mode duplex et de son impact sur la performance réseau est essentielle pour tout administrateur réseau.

Problèmes d’interface et de câble : Vitesse (Speed)

La vitesse de l’interface détermine le débit de données maximal qu’une interface réseau peut gérer.

• 10 Mbps: Ethernet standard.
• 100 Mbps: Fast Ethernet.
• 1 Gbps: Gigabit Ethernet.
• 10 Gbps: 10 Gigabit Ethernet.
• 40/100 Gbps: Utilisé principalement dans les centres de données et les backbones réseau.

Problèmes liés à la vitesse d’interface :

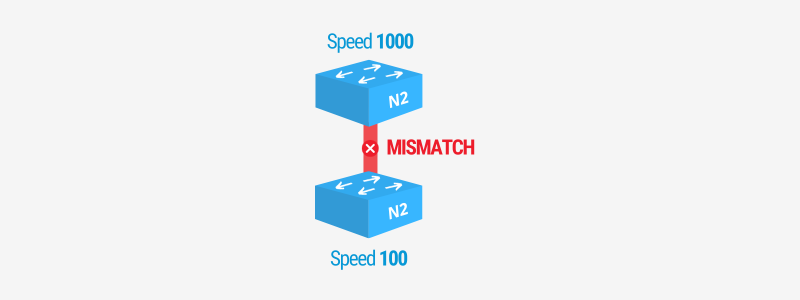

Un problème courant associé à la vitesse d’interface est le mismatch de vitesse. Cela se produit lorsque les deux extrémités d’un lien sont configurées à des vitesses différentes.

• Symptômes du mismatch de vitesse :
  • Absence de connectivité (si la différence est significative, par exemple, une extrémité à 1 Gbps et l’autre à 10 Mbps).
  • Performances réseau réduites.
  • Erreurs d’interface accrues.
• Causes courantes du mismatch de vitesse :
  • Configuration manuelle incorrecte.
  • Échec de la négociation automatique.

Identification des problèmes de vitesse sur les équipements Cisco :

• Commandes de diagnostic : La commande show interfaces sur les équipements Cisco affiche des informations sur la vitesse de l’interface.Exemple :ciscoCopy codeRouter#show interfaces GigabitEthernet 0/0 Dans la sortie, cherchez une ligne indiquant “1000Mb/s”, “100Mb/s”, “10Mb/s”, etc. Si une extrémité est configurée différemment de l’autre, cela pourrait indiquer un mismatch de vitesse.

Résolution :

1. Vérifiez la configuration des deux dispositifs. S’assurer que les deux côtés de la connexion sont soit configurés manuellement pour utiliser la même vitesse, soit configurés pour la négociation automatique.
2. Si la négociation automatique est utilisée, vérifiez que les deux dispositifs la supportent et qu’ils sont correctement configurés.
3. Si nécessaire, configurez manuellement les deux côtés de la connexion à la même vitesse.

Meilleures pratiques :

• Si possible, utilisez la négociation automatique pour la vitesse et le duplex, sauf si vous avez une raison spécifique de ne pas le faire.
• Lors de la configuration manuelle, assurez-vous que l’interface partenaire est également configurée à la même vitesse.
• Gardez à l’esprit que tous les câbles ne supportent pas toutes les vitesses. Par exemple, certains câbles plus anciens ou de mauvaise qualité peuvent ne pas supporter des vitesses Gigabit.

En résumé, comprendre comment la vitesse d’interface affecte les performances du réseau et comment diagnostiquer et résoudre les problèmes associés est essentiel pour tout administrateur réseau. Une gestion appropriée de la vitesse d’interface permet d’optimiser la performance réseau et d’éviter les interruptions de service.

Problèmes d’interface et de câble : Error

Les erreurs d’interface peuvent être causées par une variété de facteurs, notamment des problèmes de câble, des problèmes de matériel, des erreurs de configuration ou des interférences électromagnétiques.

Types courants d’erreurs:

• CRC (Cyclic Redundancy Check) : Des erreurs indiquant que des paquets ont été reçus avec une incohérence dans les données.
• Frame : Des erreurs lorsque les trames ne sont pas correctement formatées ou qu’elles ont été fragmentées.
• Runts : Trames reçues qui sont plus courtes que la taille minimale de trame Ethernet de 64 octets.
• Giants : Trames reçues qui dépassent la taille maximale de trame.

Identification des erreurs sur les équipements Cisco :

• Commandes de diagnostic : La commande show interfaces sur les équipements Cisco est la plus couramment utilisée pour identifier les erreurs d’interface.Exemple :ciscoCopy codeRouter#show interfaces FastEthernet 0/0 Dans la sortie, cherchez des lignes mentionnant des erreurs telles que CRC, Frame, Runts, et Giants.

Résolution des erreurs d’interface :

• Vérifiez le câblage : Un câble défectueux, tordu ou de longueur excessive peut causer des erreurs. Assurez-vous que le câble est en bon état et qu’il est de la bonne longueur. Essayez de remplacer les câbles suspects.
• Vérifiez la vitesse et le duplex : Comme mentionné précédemment, les mismatchs de vitesse et de duplex peuvent causer des erreurs.
• Examinez le matériel : Les cartes réseau ou les ports de commutateur défectueux peuvent être une source d’erreurs. Essayez de déplacer la connexion vers un autre port pour voir si les erreurs persistent.
• Interférences électromagnétiques : Assurez-vous que les câbles ne passent pas à proximité d’équipements qui pourraient causer des interférences, tels que des moteurs, des appareils électroménagers ou d’autres types d’équipements électriques.

Meilleures pratiques :

• Surveillez régulièrement : La surveillance proactive de vos interfaces pour les erreurs peut vous aider à identifier et à résoudre les problèmes avant qu’ils n’affectent gravement les performances du réseau.
• Documentation : Gardez une documentation à jour sur votre réseau, notamment sur la configuration, le type de câble utilisé et la disposition physique. Cela facilitera le dépannage.
• Formation continue : Les normes et les technologies évoluent. Assurez-vous que votre formation est à jour pour comprendre et résoudre efficacement les problèmes d’interface.

En conclusion, les erreurs d’interface peuvent gravement affecter la performance et la fiabilité de votre réseau. Comprendre comment identifier et résoudre ces erreurs est crucial pour tout administrateur réseau.
