Le protocole EIGRP : Filtrage EIGRP

Article de blog | Finger In The Net

Article réservé aux membres

Abonne-toi

But :

Filtrer les réseaux que notre routeur EIGRP va recevoir ou envoyer.

Avantage :

Réduction de la taille de la table de routage.
Économiser de la mémoire.
Améliorer les performances de routage .
Éviter la circulation de paquets inutile.

Comment le mettre en place :

Via la commande distribute-list

Elle peut se faire via 3 méthodes :

Access-list.
Prefix-list.
Route-map.

Chapitre 1

Filtrage EIGRP Par access-list

Mise en situation.

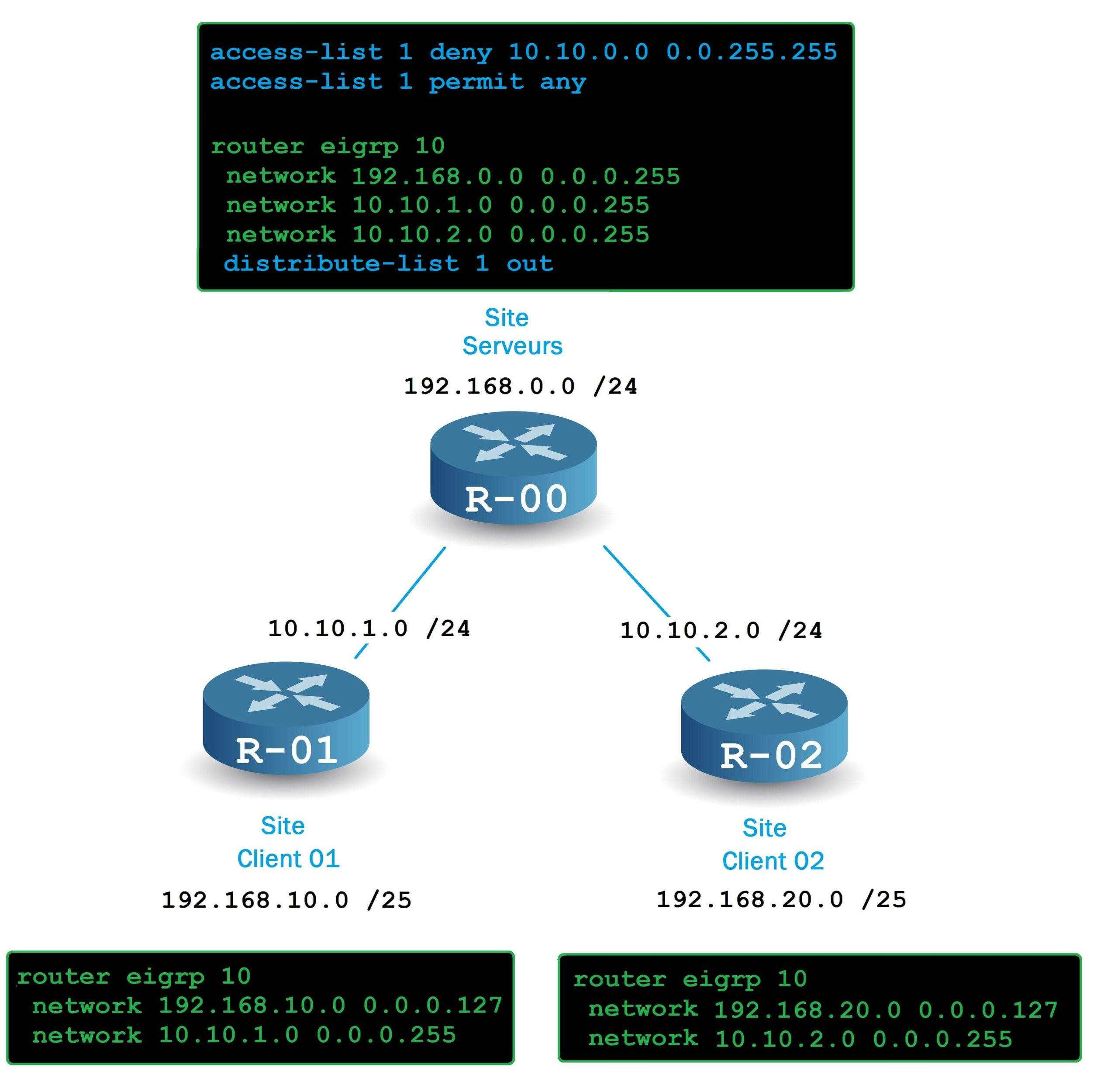

Design

Le réseau 192.168.0.0 /16 est réservé pour ma partie client / serveur.
Le réseau 10.10.0.0 /16 est réservé pour ma partie équipements actif.

Problématique

Mes routeurs sur les sites clients possèdent la table de routage suivant :

R-01# show ip route eigrp

D 10.10.2.0 /24     [90/XXX] via 10.10.1.1, 00:00:01, Fa 0/0 - INUTILE
D 192.168.0.0 /24   [90/XXX] via 10.10.1.1, 00:00:01, Fa 0/0
D 192.168.20.0 /25  [90/XXX] via 10.10.1.1, 00:00:01, Fa 0/0

R-02# show ip route eigrp

D 10.10.1.0 /24     [90/XXX] via 10.10.2.1, 00:00:01, Fa 0/0 - INUTILE
D 192.168.0.0 /24   [90/XXX] via 10.10.2.1, 00:00:01, Fa 0/0
D 192.168.10.0 /25  [90/XXX] via 10.10.2.1, 00:00:01, Fa 0/0

Je ne souhaite pas que mes routeurs R-01 et R-02 apprennent les réseaux d’interconnexion des autres sites. Solution Créer une ACL

R-00(config)# ip access-list standard ACL-Finger-EIGRP
R-00(config-std-nacl)# deny 10.10.0.0 0.0.255.255
R-00(config-std-nacl)# permit any

Appliqué l’ACL

R-00(config)# router eigrp 10
R-00(config)# distribute-list ACL-Finger-EIGRP out

Vérification de la table de routage

R-01# show ip route eigrp

D 10.10.2.0 /24     [90/XXX] via 10.10.1.1, 00:00:01, Fa 0/0 - DELETE PAR ACL
D 192.168.0.0 /24   [90/XXX] via 10.10.1.1, 00:00:01, Fa 0/0
D 192.168.20.0 /25  [90/XXX] via 10.10.1.1, 00:00:01, Fa 0/0

R-02# show ip route eigrp

D 10.10.1.0 /24     [90/XXX] via 10.10.2.1, 00:00:01, Fa 0/0 - DELETE PAR ACL
D 192.168.0.0 /24   [90/XXX] via 10.10.2.1, 00:00:01, Fa 0/0
D 192.168.10.0 /25  [90/XXX] via 10.10.2.1, 00:00:01, Fa 0/0

Chapitre 2

Filtrage EIGRP Par prefix-list

Mise en situation

Design

Le réseau 192.168.0.0 /16 est réservé pour ma partie client / serveur.
Le réseau 10.10.0.0 /16 est réservé pour ma partie équipements actif.

Problématique

Mes routeurs sur les sites clients possèdent la table de routage suivant :

R-01# show ip route eigrp

D 10.10.2.0 /24     [90/XXX] via 10.10.1.1, 00:00:01, Fa 0/0 - DELETE PAR ACL
D 192.168.0.0 /24   [90/XXX] via 10.10.1.1, 00:00:01, Fa 0/0
D 192.168.20.0 /25  [90/XXX] via 10.10.1.1, 00:00:01, Fa 0/0

R-02# show ip route eigrp

D 10.10.1.0 /24     [90/XXX] via 10.10.2.1, 00:00:01, Fa 0/0 - DELETE PAR ACL
D 192.168.0.0 /24   [90/XXX] via 10.10.2.1, 00:00:01, Fa 0/0
D 192.168.10.0 /25  [90/XXX] via 10.10.2.1, 00:00:01, Fa 0/0

Je ne souhaite pas que mes routeurs R-01 et R-02 apprennent les réseaux clients des autres sites. Ils auront toujours un masque en /25 ou plus, je vais donc filtrer en fonction du masque grâce à une prefix-list ! Solution Créer une Prefix-list

R-00(config)# ip prefix-list PREFIX-Finger-EIGRP permit 192.168.0.0/16 ge 25

Appliquer la prefix-list

R-00(config)# router eigrp 10
R-00(config)# distribute-list prefix PREFIX-Finger-EIGRP out

Vérification de la table de routage

R-01# show ip route eigrp

D 10.10.2.0 /24     [90/XXX] via 10.10.1.1, 00:00:01, Fa 0/0 - DELETE PAR ACL
D 192.168.0.0 /24   [90/XXX] via 10.10.1.1, 00:00:01, Fa 0/0
D 192.168.20.0 /25  [90/XXX] via 10.10.1.1, 00:00:01, Fa 0/0 - DELETE PAR PREFIX

R-02# show ip route eigrp

D 10.10.1.0 /24     [90/XXX] via 10.10.2.1, 00:00:01, Fa 0/0 - DELETE PAR ACL
D 192.168.0.0 /24   [90/XXX] via 10.10.2.1, 00:00:01, Fa 0/0
D 192.168.10.0 /25  [90/XXX] via 10.10.2.1, 00:00:01, Fa 0/0 - DELETE PAR PREFIX

Chapitre 3

Filtrage EIGRP Par route-map

Créer une ACL

R-00(config)# ip access-list standard ACL-Finger-EIGRP
R-00(config-std-nacl)# permit 10.10.0.0 0.0.255.255

Créer une Prefix-list

R-00(config)# ip prefix-list PREFIX-Finger-EIGRP permit 192.168.0.0/16 ge 25

Créer une route map

R-00(config)# route-map ROUTEMAP-Finger-EIGRP deny 10
R-00(config-route-map)# match ip address ACL-Finger-EIGRP

R-00(config)# route-map ROUTEMAP-Finger-EIGRP deny 20
R-00(config-route-map)# match ip address prefix-list PREFIX-Finger-EIGRP

R-00(config)# route-map ROUTEMAP-Finger-EIGRP permit 30

Appliquer la route MAP

R-00(config)# router eigrp 10
R-00(config-rtr)# distribute-list route-map ROUTEMAP-Finger-EIGRP out
