Le protocole EIGRP : Metric EIGRP

Article de blog | Finger In The Net

Le protocole EIGRP : Metric EIGRP

  • Nombre de lecteurs : 587
  • Rédigé par : Noël NICOLAS

Metric EIGRP = 5 critères :

  • K1 = Bandwidth.
  • K2 = Load.
  • K3 = Delay.
  • K4 = Reliability.
  • K5 = MTU.

Ou EIGRP obtient ces informations :

EIGRP - K1, K2, K3, K4, K5 et K6
EIGRP – K1, K2, K3, K4, K5 et K6

Par défaut, EIGRP utilise que K1 et K3.

Vérifications :

RX# show ip protocols | include K
 EIGRP metric weight K1=0, K2=0, K3=1, K4=0, K5=0

Si nous voulons utiliser toutes les valeurs K :

RX(config)# router eigrp [ASN]
RX(config-router)# metric weights [K1] [K2] [K3] [K4] [K5] [K6]

Soit :

RX(config)# router eigrp 10
RX(config-router)# metric weights 1 1 1 1 1 1

Attention !

Pour que deux routeurs deviennes des neighbors, il faut que les valeurs K soient identiques !

Chapitre 1

Metric EIGRP: La formule mathématique

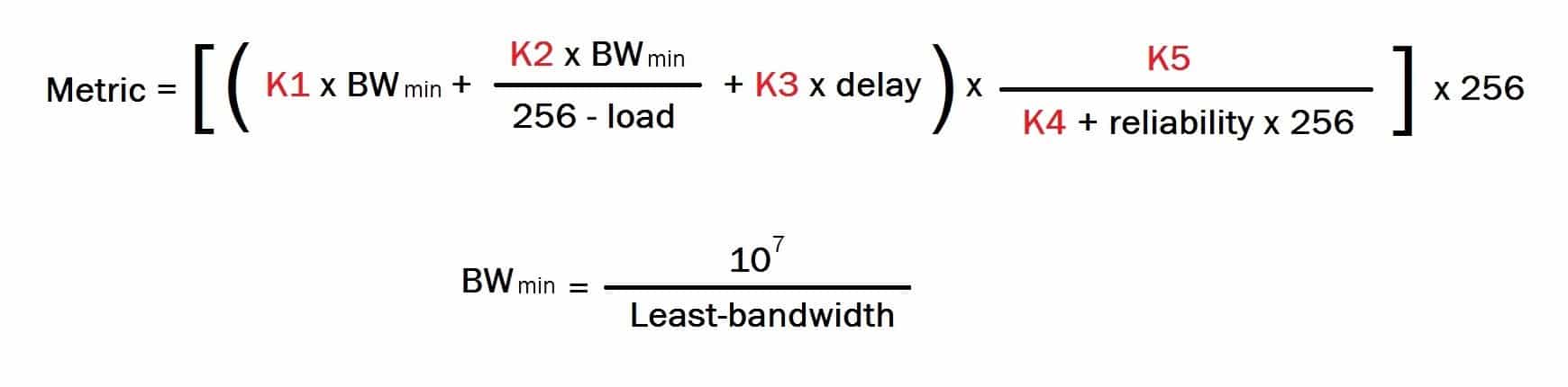

Afin de calculer le Metric pour chaque réseau appris par ses voisins, le protocole EIGRP utilise la formule suivante :
La formule de la mort qui tue !
La formule de la mort qui tue !
Ça fait une grosse formule ça ! Cisco préconise de ne pas toucher ces critères donc on va l’écouter hein ? Si nous ne touchons pas aux valeurs K, la formule est celle-ci :
Metric EIGRP
Metric EIGRP
  • Bandwitch (en kbps)
  • Delay = Le délai de réponse entre notre routeur et le réseau à atteindre (en dizaine de microsecondes soit Delay 100ms = Delay 10)
Chapitre 2

Metric EIGRP: Mise en situation

Prenons en compte les delay et les bandwitch suivants :

EIGRP - Bandwitch et Delay
EIGRP – Bandwitch et Delay

Calculons les meilleurs Metric pour nos routeurs afin de joindre le LAN-21 :

  • R1 : (( 10 000 000 / 100 000 ) + 1.5 ) * 256 = 25 984
  • R11 : (( 10 000 000 / 100 000 ) + 1 ) * 256 = 25 856
  • R12 : (( 10 000 000 / 100 000 ) + 1.3 ) * 256 = 25 933
  • R13 : (( 10 000 000 / 100 000 ) + 1.3 ) * 256 = 25 933
  • R14 : (( 10 000 000 / 100 000 ) + 1.3 ) * 256 = 25 933

Maintenant que nous avons nos Metric, nous allons voir comment ça se passe dans nos tables topologiques (pour la suite du cours, j’ai préféré prendre des exemples plus simples).

Chapitre 3

Metric EIGRP: Où sont stockées nos Metric ?

Dans la table topologique
R1# show ip eigrp topology
IP-EIGRP Topology Table for AS(10)/ID(1.1.1.1)

Codes: P - Passive, A - Active, U - Update, Q - Query, R - Reply,
       r - reply Status, s - sia Status

P 2.2.2.0/24, 1 successors, FD is METRIC
        via 192.168.12.2 ( METRIC / METRIC DU VOISIN ), FastEthernet0/0
Dans la table de routage
R1# show ip route
Codes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGP
D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area
E1 - OSPF external type 1, E2 - OSPF external type 2, E - EGP
i - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, * - candidate
default U - per-user static route
Gateway of last resort is not set

D     LAN-21     [90/ METRIC ] via 1.1.11.2, 00:01:39, FastEthernet0/11
Chapitre 4

Metric EIGRP: conclusion

EIGRP prend en compte 5 paramètres : Bandwidth, Load, Delay, Reliability et MTU.
  • Cisco préconise de ne pas toucher les valeurs K.
  • Le Bandwitdh pris en compte est le plus petit de la liaison.
  • Le délai est le temps total que met un paquet pour aller d’un point A à un point B.
Merci de votre attention
