Créer sa plateforme CISCO

  • Rédigé par Noël NICOLAS
  • le 5 juillet 2018

INTRODUCTION


Quoi de mieux pour préparer ses certifications CISCO que d’avoir sa propre plateforme CISCO ?

Oubliez les PacketTracer et GNS3 et passez directement dans la cour des grands avec votre propre matériel pour moins de 300€.



Votre objectif :

– préparer le CCNA
– préparer le CCNP



Ces certifications peuvent être découpées en deux parties :

– la partie théorique
– la partie pratique



Support pédagogique pour la partie théorie :

– guide de certification Officiel CISCO.
– des vidéos YouTube
– Wikipédia
– différents blogs CISCO
– le bellissime site fingerinthenet.com



Support pédagogique pour la partie pratique :

– au travail
– packet Tracer (limité en termes de commandes)
– GNS3 (compliqué à installer, gourmand en ressources, nécessite des IOS CISCO)
– votre propre plateforme CISCO !!!!!!





Créer une plateforme CISCO



Une plateforme CISCO est composée d’équipements actifs destinés à la recherche et à l’expérimentation ! En gros c’est pour jouer 🙂

La première chose à laquelle vous avez pensé, je le sais, c’est qu’un équipement CISCO coûte extrêmement cher (2000/3000€).

Donc, pour créer une plateforme de 3 switchs et de 3 routeurs, cela coûterait dans les 15 000€… FAUX !!!!!

Des entreprises aux USA rachètent des équipements actifs d’occasion de sociétés qui font faillite ou autres, et vous les proposent à moindre coût (300/500€) !!!



Les boutiques Ebay


Sur Ebay, vous pouvez trouver plusieurs plateformes de formation. En faisant plusieurs recherches sur Internet, j’ai trouvé deux boutiques eBay qui se distinguent :

– CiscoCampus
– 2Runnet

Créer sa plateforme CISCO 1
CiscoCampus



Créer sa plateforme CISCO 2
2Runnet

Ces deux boutiques créent des plateformes en fonction des arrivages, je vous conseille donc d’y faire un tour afin de vous trouver la plateforme idéale 🙂



Les plateformes CISCO


Créer sa plateforme CISCO 3
Lab CCNA = 299$

Cliquez sur l’image pour voir cet article

Cette plateforme comprend :

Routers :

– 3 x ROUTER CISCO 1841 + IOS: 15.1(4) M

Switches :

– 2 x SWITCH CISCO WS-C2950-24 + IOS 12.1 (niveau 2)
– 1 x SWITCH CISCO WS-C3550-24-SMI + IOS 12.1 (niveau 3)

Module Cards :

– 4x WIC-1DSU-T1-V2 T1 Serial Module Card

Autres:

– 1 x 12U Desktop Rack
– 1 x Cisco USB to RJ45 console câble

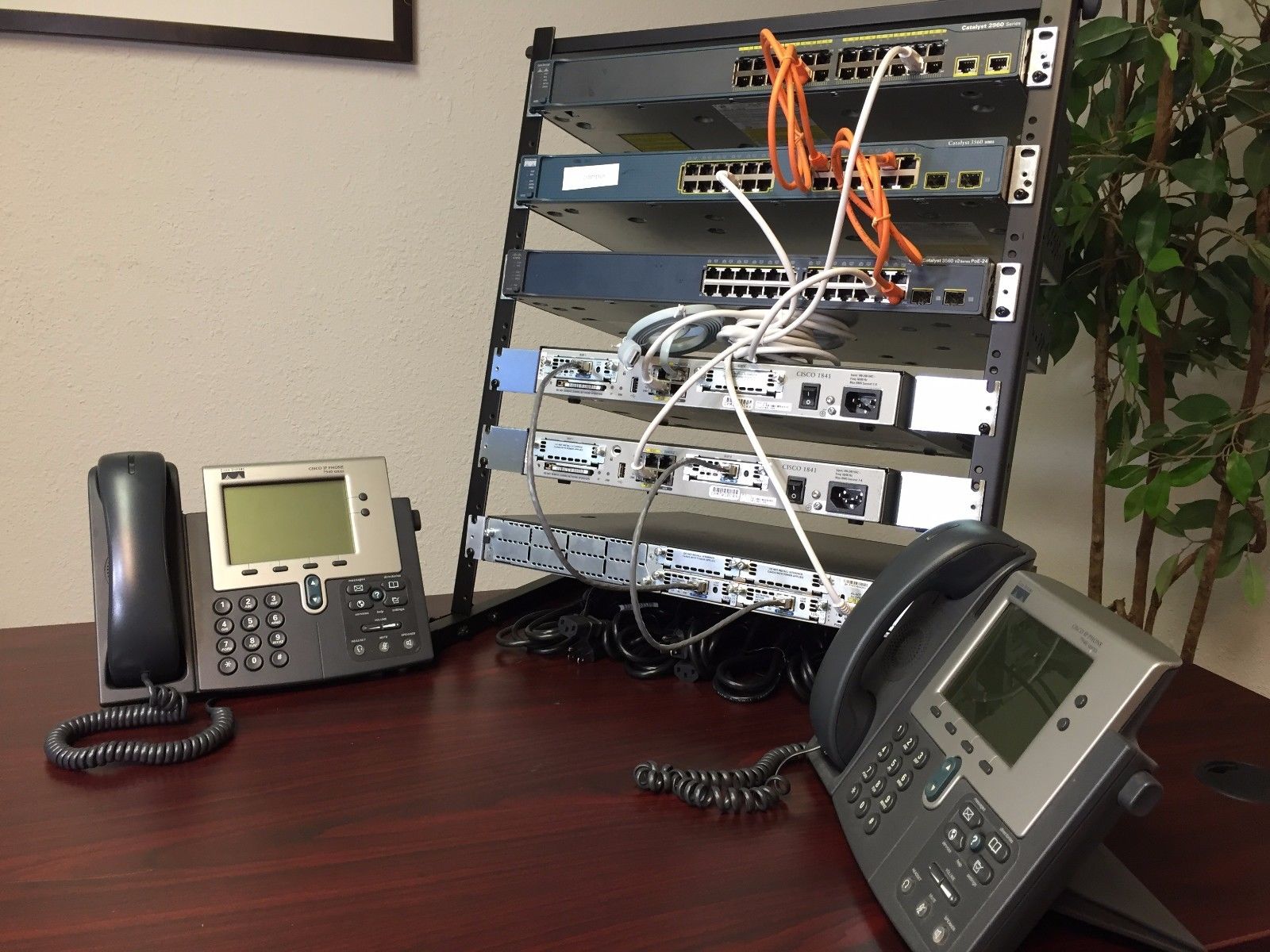

Créer sa plateforme CISCO 4
Lab CCNA/CCNP + Voice = 369$

Cliquez sur l’image pour voir cet article

Cette plateforme comprend :

Routers :

– 1 x ROUTER CISCO 2811 + IOS 15.1 & Call Manager Express 8.6
– 2 x ROUTER CISCO 1841 + IOS 15.1

Switches :

– 1 x SWITCH CISCO WS-C2960-24TT-L+ IOS 15.0 (niveau 2)
– 2 x SWITCH CISCO WS-C3560-24PS-S POE + IOS 15.0 (niveau 3)

Module Cards :

– 4 x WIC-1DSU-T1-V2 T1 Serial Module Card

Autres :

– 2 x Cisco CP-7940G IP Phones
– 1 x 12U Desktop Rack
– 1 x Cisco USB to RJ45 console câble





Ma plateforme



J’ai choisi de prendre une plateforme avec la partie VOIP, car j’ai envie de passer mon CCNA et CCNP Voice dans un avenir proche.

Voici ma plateforme :

Créer sa plateforme CISCO 5
Vue de face

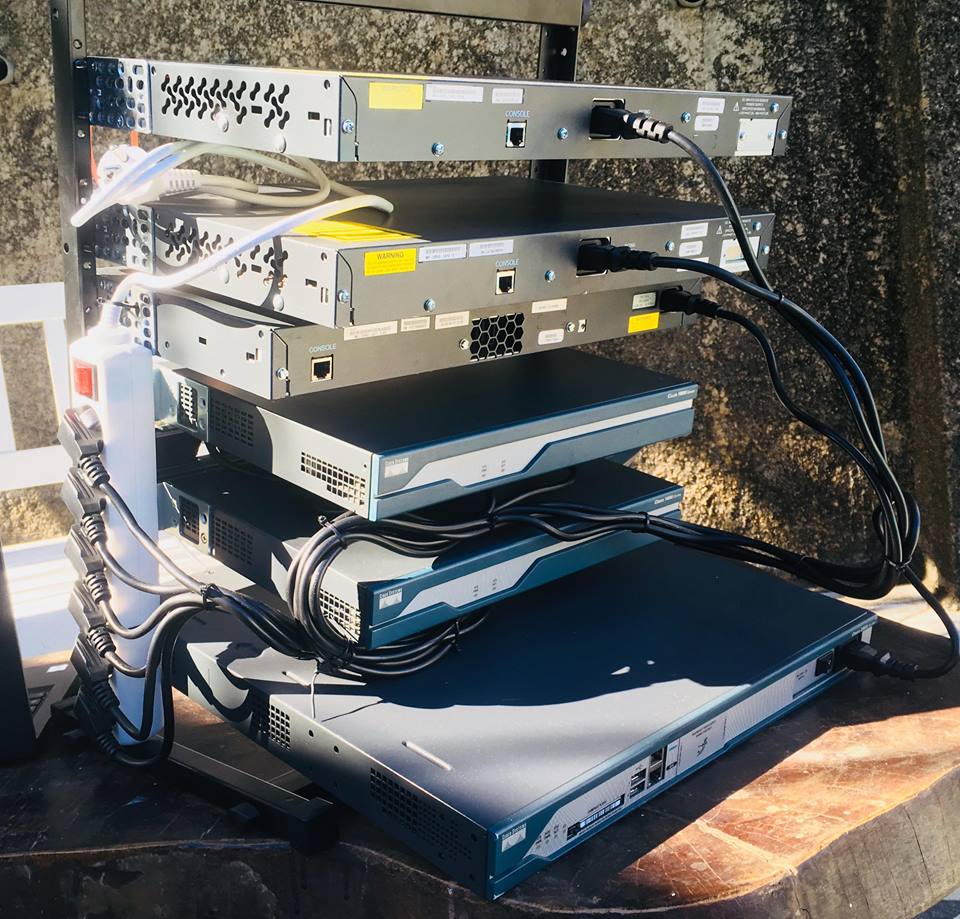

Créer sa plateforme CISCO 6
Vue de dos

Comme vous pouvez le voir, j’ai dû racheter une multiprise que j’ai fixé à la baie ainsi que des cordons d’alimentation, car les cordons fournis sont en mode US. Mis à part cela, je suis plus que content d’avoir ce matériel à la maison. Cela me permet de faire tout ce dont j’ai envie 🙂

CONCLUSION




J’aurais dû acheter cette plateforme avant de passer mon CCNA et mon CCNP !!

N’hésitez pas à me demander conseil sur telle et telle plateforme.

Si vous avez une plateforme à vendre, mettez l’annonce en commentaire.

Si vous connaissez d’autres sites pour acheter une plateforme, n’hésitez pas à me le faire savoir.

Si vous avez une plateforme, conseillerez-vous aux autres lecteurs d’en acheter une ?





En espérant avoir pu vous aidez !

N’hésitez pas si vous avez des questions ou si vous avez des informations à apporter.
