Le logiciel Packet Tracer

Finger In The Net

En 2008, lorsque j’ai commencé à apprendre le métier d’administrateur réseau, mon employeur n’avait pas beaucoup d’équipement CISCO de disponible afin de me familiariser avec les lignes de commandes. On m’a donc conseillé de télécharger le logiciel Packet Tracer et à partir de cet instant, je passais tout mon temps sur cet outil extraordinaire !

Celui-ci permet de créer une architecture réseau composée d’ordinateurs, de switch et de routeurs CISCO.

Il est possible de configurer les équipements CISCO via une interface graphique. Par contre, interdiction formelle d’utiliser cette interface graphique s’il vous plait !!!! Elle n’existe pas dans la vraie vie ! Dans la vraie vie, c’est par ligne de commande que tout se joue 😉 : on fait donc tout par ligne de commande !

La puissance de Packet Tracer réside dans le fait qu’il est possible d’arrêter le temps pour voir toutes nos trames passer tranquillement. Elles sont représentées par des petites enveloppes. Si l’on clique sur l’une d’elles, on peut voir comment nos trames et nos paquets ont été composé !

Avantages de Packet Tracer :

  • gratuit
  • facile à installer
  • prévu pour l’enseignement

Inconvénients de Packet Tracer :

  • très limité en terme de commandes
  • plante de temps en temps donc n’oubliez pas de sauvegarder…
CHAPITRE 1 :

Télécharger Packet Tracer

Le logiciel Packet Tracer est proposé par NetAcad. Le lien vers NetAcad :

https://www.netacad.com/portal/resources/packet-tracer

Les différentes étapes d’installation :

  • Etape 01 : Créez-vous un compte sur le site NetAcad
  • Etape 02 : Télécharger Packet Tracer
  • Etape 03 : Installer Packet Tracer
  • Etape 04 : Exécuter Packet Tracer
  • Etape 05 : Connectez-vous à Packet Tracer avec vos identifiants NetAcad

Je ne vous explique pas en détails la procédure pour installer Packet Tracer, car pour commencer à apprendre le métier d’administrateur réseau, il faut au minimum savoir utiliser un ordinateur 😉 Vous pouvez utiliser Packet Tracer sans compte NetAcad. Sauf que votre version de Packet Tracer ne sera pas à jour, ou bien vous pouvez sauvegarder seulement 10 fois… Donc, créez-vous un compte, c’est gratuit ! 😉

CHAPITRE 2 :

Ouvrir Packet Tracer

Lorsque vous ouvrez Packet Tracer, vous arrivez sur cette fenêtre :

Le logiciel Packet Tracer 1

Alors qu’est-ce qui la compose ?

  • 1 : Les options de Packet Tracer
  • 2 : Le design (ajout de texte)/Les curseurs
  • 3 : Les catégories (routeur/switch/câbles)
  • 4 : Les objets de la catégorie (routeur 2811/switch 2960/câble droit/câble croisé)
CHAPITRE 3 :

Faire sa première architecture

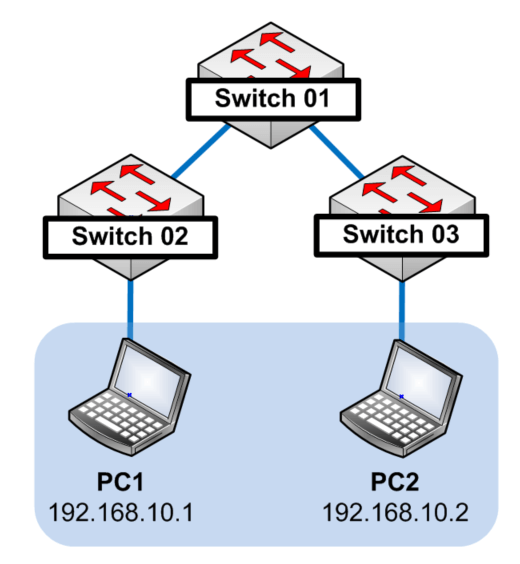

Le logiciel Packet Tracer 2

Objectif :

  • PC1 doit pinger PC2

Comment allons-nous procéder :

  • Etape 01 : Mettre en place nos ordinateurs.
  • Etape 02 : Configurer l’adresse IP de nos ordinateurs.
  • Etape 03 : Mettre en place nos switchs.
  • Etape 04 : Connecter tout le monde entre eux.
  • Etape 05 : Configurer nos switchs…

Etape n°1 : Mettre en place nos ordinateurs

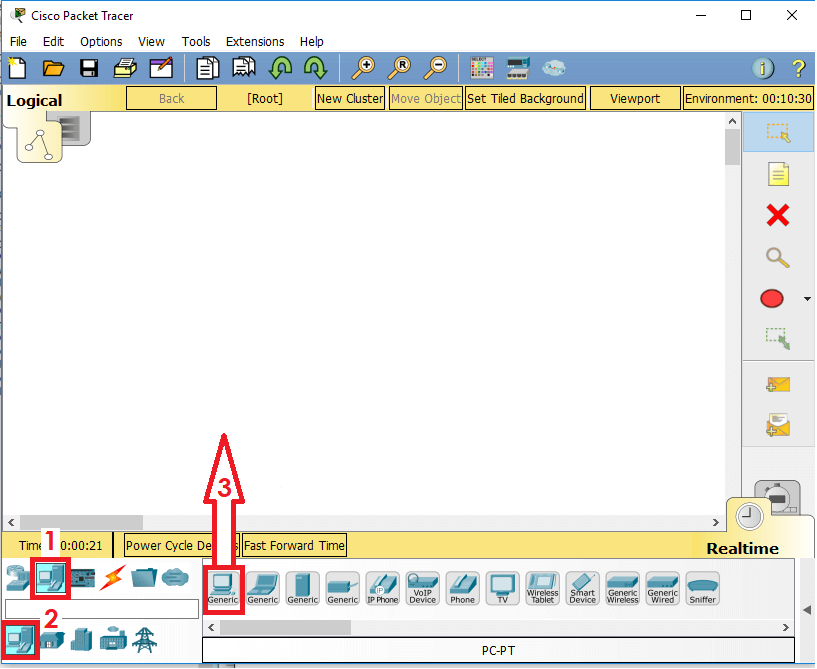

Le logiciel Packet Tracer 3

Comment faire ?

Sur le premier ordinateur :

  1. Sélectionnez la catégorie “Ordinateur” en bas à gauche
  2. Sélectionnez ensuite la sous-catégorie “Ordinateur” en bas à gauche (encore plus bas)
  3. Cliquez sur le premier ordinateur disponible et faites-le glisser sur le plan de travail

Puis répétez ceci pour le deuxième ordinateur.

Etape n°2 : Configurer l'adresse IP de nos ordinateurs

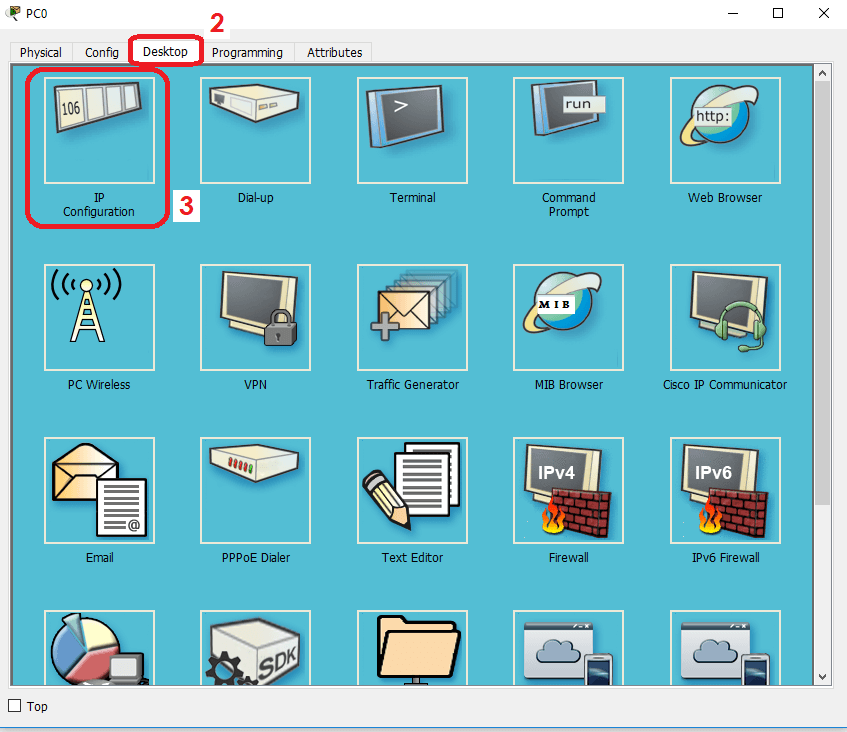

Le logiciel Packet Tracer 4

Comment faire ?

  1. Double-cliquez sur votre ordinateur
  2. Allez dans l’onglet Desktop
  3. Cliquez sur IP Configuration
  4. A vous de jouer 😉

Etape n°3 : Mettre en place nos switchs

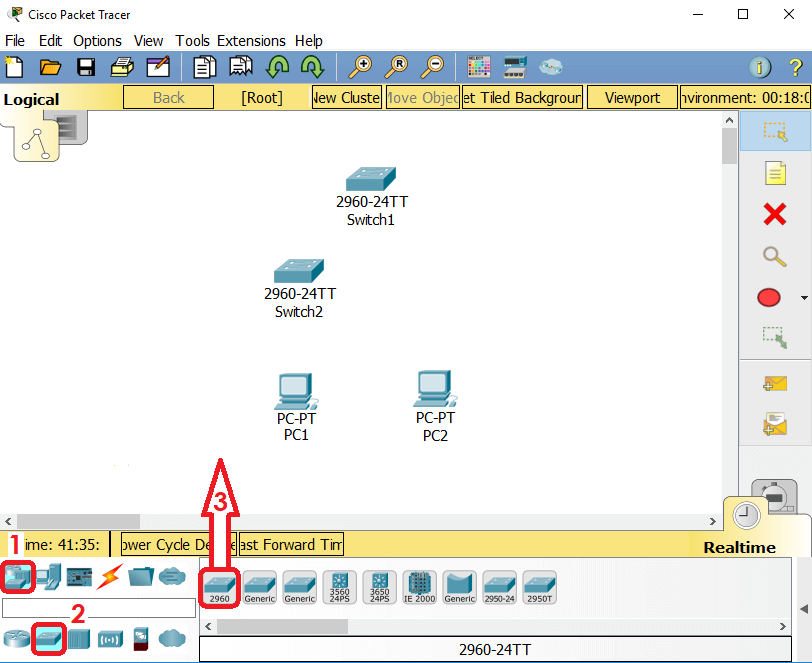

Le logiciel Packet Tracer 5 Comment faire ?
  1. Sélectionnez la catégorie “Equipements réseau” en bas à gauche
  2. Sélectionnez ensuite la sous-catégorie “Switch” en bas à gauche (encore plus bas)
  3. Cliquez sur le switch 2960 et faites-le glisser sur le plan de travail
Répétez ceci pour les deux autres switchs.

Etape n°4 : La partie câblage

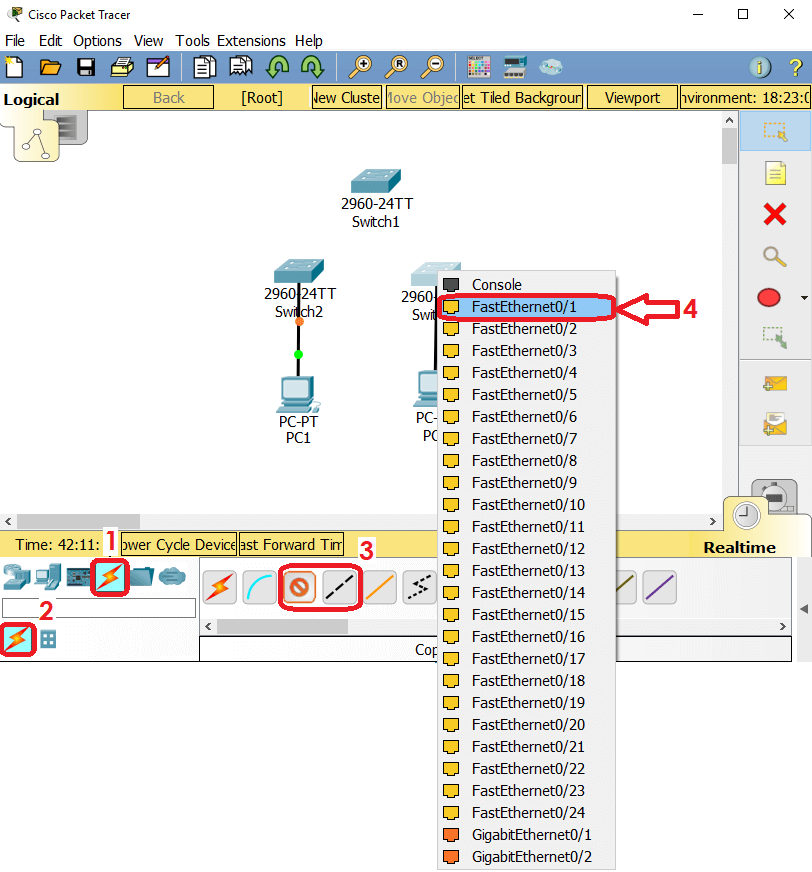

Le logiciel Packet Tracer 6 Comment faire ?
  1. Sélectionnez la catégorie “Câblage” en bas à gauche
  2. Sélectionnez ensuite la sous-catégorie “Câble” en bas à gauche (encore plus bas).
  3. Sélectionnez ensuite votre câble et cliquer sur vos équipements à relier
Répétez ceci pour toutes vos interconnexions.

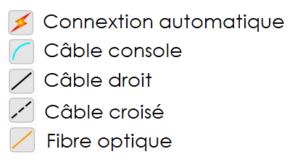

Le logiciel Packet Tracer 7
Légende
N.B : Je vous conseille de ne pas utilisez la connexion automatique, cela vous permettra de savoir choisir entre un câble droit et un câble croisé, et de choisir sur quel port du switch l’utiliser. Pour plus d’informations concernant le câblage à utiliser, je vous invite à lire l’article Câblage.

ETAPE 05 : CONFIGURER NOS SWITCHS

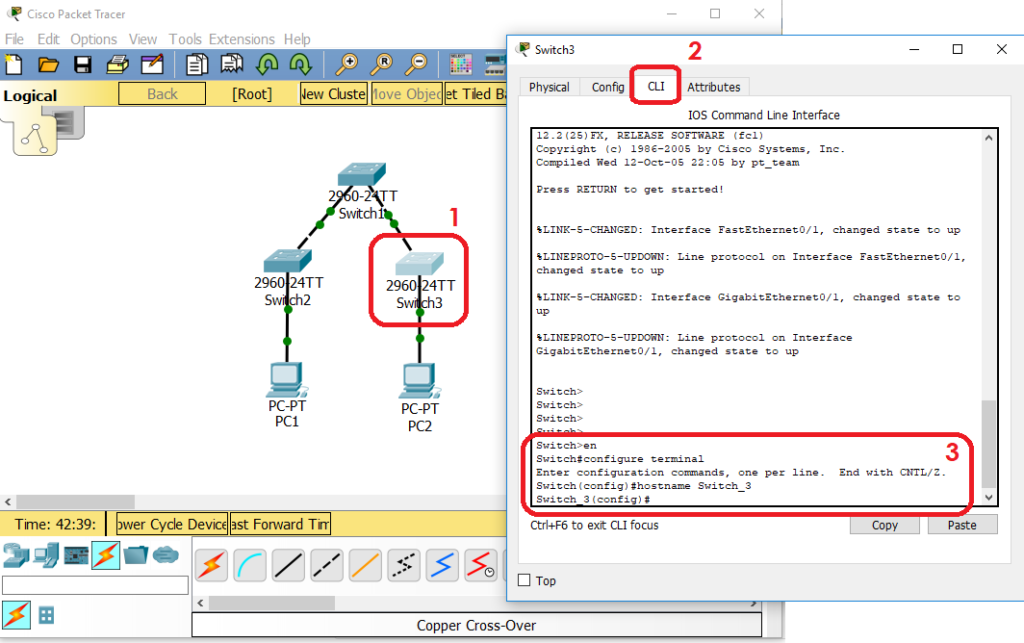

Le logiciel Packet Tracer 8 Comment faire ?
  1. Double-cliquez sur un de vos switchs, une fenêtre va s’ouvrir
  2. Cliquez sur l’onglet : CLI
  3. Configurez votre équipement
Pour l’exercice, je vous demande de renommer vos équipements avec les lignes de commandes suivantes :
Switch> enable
Switch# configure terminal
Switch(config)# hostname Switch_1
Switch_1(config)# copy running-config startup-config

Switch> enable
Switch# configure terminal
Switch(config)# hostname Switch_2
Switch_2(config)# copy running-config startup-config

Switch> enable
Switch# configure terminal
Switch(config)# hostname Switch_3
Switch_3(config)# copy running-config startup-config
CHAPITRE 4 :

Informations supplémentaires

Quels équipements réseau choisir

Quel routeur choisir : Router 2811
Le logiciel Packet Tracer 9
Router 2811
Quel switch de niveau 2 choisir : Switch 2960 Quel switch de niveau 3 choisir : Switch 3560
Le logiciel Packet Tracer 10
Switch 2960/Switch 3560
Pour finir :

Conclusion

Le logiciel Packet Tracer 11

Noël NICOLAS

Expert Réseau
11 ans d’expérience
CCNP Routing and Switching
Fondateur du site FingerInTheNet
