Travaux pratique 01

Finger In The Net

Vous avez besoin de faire des travaux pratique sur packet tracer ? C’est partit 🙂

TRAVAUX PRATIQUE




Travaux pratique n°1



Mettez en place l’architecture suivante sur le logiciel Packet Tracer :
Travaux pratique 01 1

Objectif pédagogique :

Pour que deux équipements puissent discuter entre eux, ils doivent être dans le même réseau.

Outils pédagogiques :

Packet Tracer.

Critère de notation :

Le poste A doit pouvoir pinger le poste B.

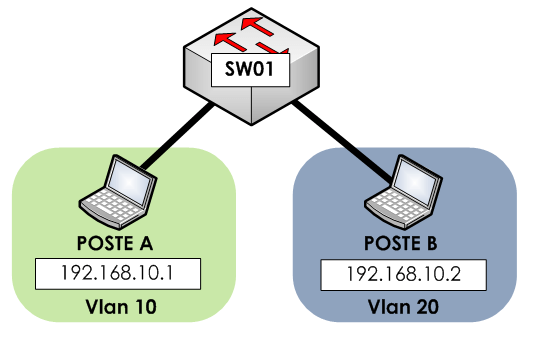

Travaux pratique n°2



Mettez en place l’architecture suivante sur le logiciel Packet Tracer :

Travaux pratique 01 2



Objectif pédagogique :

Pour que deux équipements puissent discuter entre eux, ils doivent être dans le même réseau ET DANS LE MÊME VLAN !

Outils pédagogiques :

Packet Tracer.

Critère de notation :

Le poste A ne doit plus pouvoir pinger le poste B.

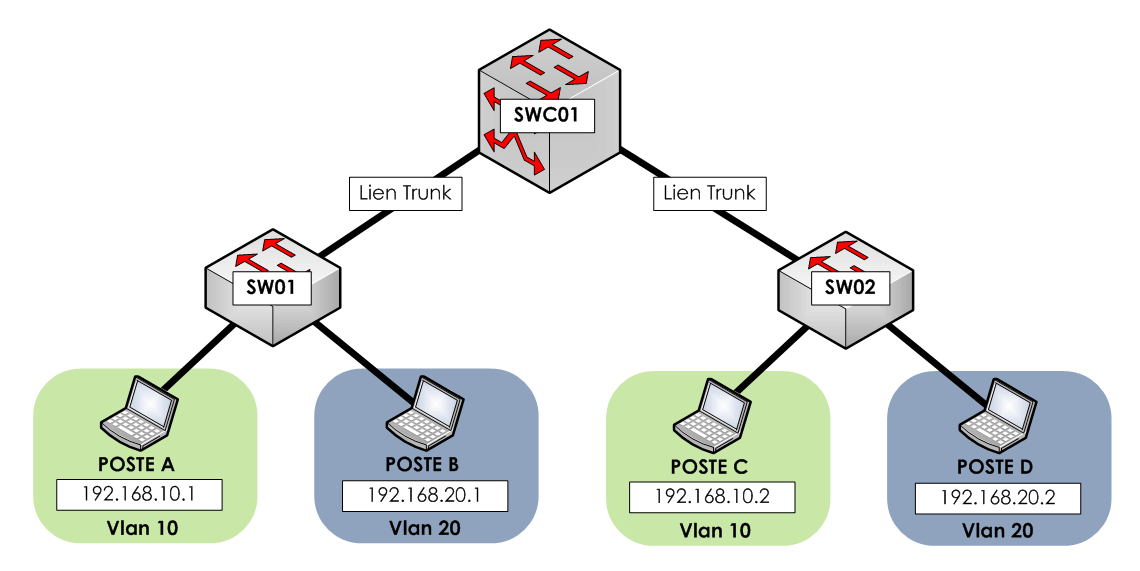

Travaux pratique n°3



Mettez en place l’architecture suivante sur le logiciel Packet Tracer :
Travaux pratique 01 3

Objectif pédagogique :

Comprendre le trunk et les VLANs.

Outils pédagogiques :

Packet Tracer.

Critère de notation :

– le poste A doit uniquement pouvoir pinger le poste C
– le poste B doit uniquement pouvoir pinger le poste D





Travaux pratique n°4



Mettez en place l’architecture suivante sur le logiciel Packet Tracer :

Travaux pratique 01 3



Objectif pédagogique :

Comprendre le routage Inter-VLAN.

Outils pédagogiques :

Packet Tracer.

Critère de notation :

Tous le monde dois être capable de se pinger.





CORRECTION








TP n°1



Travaux pratique 01 1

Correction :

Il n’y a pas de configuration particulière à faire sur le switch, juste à configurer les postes de travail 🙂





TP n°2



Travaux pratique 01 2

Correction :

switch> enable
switch# configure terminal
switch(config)# hostname SW01
SW01(config)# VLAN 10
SW01(config-vlan)# name GROUPE01
SW01(config-vlan)# exit
SW01(config)# VLAN 20
SW01(config-vlan)# name GROUPE02
SW01(config-vlan)# exit
SW01(config)# interface FastEthernet 0/1
SW01(config-if)# description Poste_A
SW01(config-if)# switchport mode access
SW01(config-if)# switchport access VLAN 10
SW01(config-if)# exit
SW01(config)# interface FastEthernet 0/2
SW01(config-if)# description Poste_B
SW01(config-if)# switchport mode access
SW01(config-if)# switchport access VLAN 20
SW01(config-if)# exit

Si ces commandes ne vous parlent pas, je vous donne rendez-vous sur l’article VLAN.



TP n°3



Travaux pratique 01 3

Correction :

Configuration de SW01

switch> enable
switch# configure terminal
switch(config)# hostname SW01
SW01(config)# VLAN 10
SW01(config-vlan)# name GROUPE01
SW01(config-vlan)# exit
SW01(config)# VLAN 20
SW01(config-vlan)# name GROUPE02
SW01(config-vlan)# exit
SW01(config)# interface FastEthernet 0/1
SW01(config-if)# description Poste_A
SW01(config-if)# switchport mode access
SW01(config-if)# switchport access VLAN 10
SW01(config-if)# exit
SW01(config)# interface FastEthernet 0/2
SW01(config-if)# description Poste_B
SW01(config-if)# switchport mode access
SW01(config-if)# switchport access VLAN 20
SW01(config-if)# exit
SW01(config)# interface FastEthernet 0/24
SW01(config-if)# description VERS_SWC01
SW01(config-if)# switchport mode trunk
SW01(config-if)# exit

Configuration de SW02

switch> enable
switch# configure terminal
switch(config)# hostname SW02
SW02(config)# VLAN 10
SW02(config-vlan)# name GROUPE01
SW02(config-vlan)# exit
SW02(config)# VLAN 20
SW02(config-vlan)# name GROUPE02
SW02(config-vlan)# exit
SW02(config)# interface FastEthernet 0/1
SW02(config-if)# description Poste_C
SW02(config-if)# switchport mode access
SW02(config-if)# switchport access VLAN 10
SW02(config-if)# exit
SW02(config)# interface FastEthernet 0/2
SW02(config-if)# description Poste_D
SW02(config-if)# switchport mode access
SW02(config-if)# switchport access VLAN 20
SW02(config-if)# exit
SW02(config)# interface FastEthernet 0/24
SW02(config-if)# description VERS_SWC01
SW02(config-if)# switchport mode trunk
SW02(config-if)# exit

Configuration de SWC01

switch> enable
switch# configure terminal
switch(config)# hostname SWC01
SWC01(config)# VLAN 10
SWC01(config-vlan)# name GROUPE01
SWC01(config-vlan)# exit
SWC01(config)# VLAN 20
SWC01(config-vlan)# name GROUPE02
SWC01(config-vlan)# exit
SWC01(config)# interface FastEthernet 0/1
SWC01(config-if)# description VERS_SW01
SWC01(config-if)# switchport mode trunk
SWC01(config-if)# exit
SWC01(config)# interface FastEthernet 0/2
SWC01(config-if)# description VERS_SW02
SWC01(config-if)# switchport mode trunk
SWC01(config-if)# exit

Si ces commandes ne vous parlent pas, je vous donne rendez-vous sur les articles VLAN et trunk.



TP n°4



Travaux pratique 01 3

Correction :

Configuration de SW01

idem que le TP03

Configuration de SW02

idem que le TP03

Configuration de SWC01

idem que le TP03 en ajoutant :
SWC01> enable
SWC01# configure terminal
SWC01(config)# ip routing
SWC01(config)# interface VLAN 10
SWC01(config-if)# description GROUPE01
SWC01(config-if)# ip address 192.168.10.254 255.255.255.0
SWC01(config-vlan)# exit
SWC01(config)# VLAN 20
SWC01(config-if)# description GROUPE02
SWC01(config-if)# ip address 192.168.20.254 255.255.255.0
SWC01(config-if)# exit

Si ces commandes ne vous parlent pas, je vous donne rendez-vous sur les articles VLANtrunk et routage inter-VLAN.





CONCLUSION




Toutes les commandes vues ci-dessus doivent être comprises !

Si vous les avez juste « recopiées bêtement », c’est que ce n’est pas acquis…

-> Vous devez être capable de faire cette configuration de tête 😉



En espérant que vous avez apprécié ce test !

N’hésitez pas à me la faire savoir !!
